  • ZLXC-1504型單片機應用技術綜合實訓裝置

  •     單片機應用技術綜合實訓裝置是根據職業教育課程改革和教材建設規劃要求及教學和實訓要求研發。該實訓裝置由控制屏、實驗掛箱、實驗桌組成，通過實訓裝置可完成單片機的接口擴展、數據采集、數據顯示、鍵盤控制、定時器、打印機接口等實驗，配備有仿真器。適用于大專、職業技術學院及中等專業技術學校的等電子應用和微機控制的相關專業。

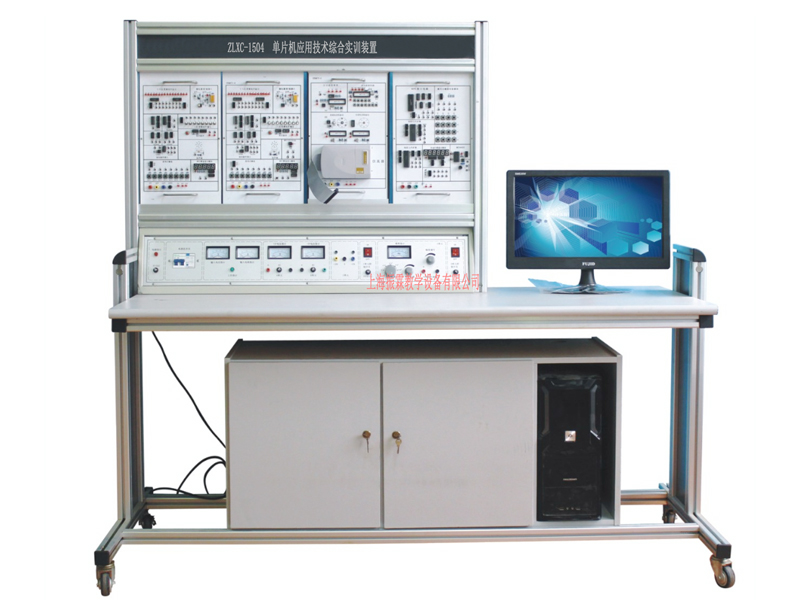

    ZLXC-1504 單片機應用技術綜合實訓裝置
    一、單片機應用技術綜合實訓裝置的主要技術參數：
    1、輸入電源：AC220V±10%  50Hz
    2、工作環境：溫度-10℃～+40℃  相對濕度＜85%（25℃）
    3、裝置容量：200VA
    4、重量：100Kg
    5、外形尺寸：160×75×150cm
    6、掛箱尺寸：410×240×60mm
    二、單片機應用技術綜合實訓裝置的構成：
    （一）實驗屏：實驗時放置實驗掛箱，并提供實驗電源，鐵質雙面亞光密紋噴塑結構。
     1、電源輸入:工作電壓220V±5%(50Hz)，輸入時指示燈亮。
     2、電源輸出：有保險絲和漏電保護開關二級保護功能。輸出單相交流220V工作電壓有高精度電壓表電流表指示。
    A組:直流電壓+5V/3A，-+5V/3A輸出，有高精度直流電壓表指示電壓輸出，過流自動保護功能。
    B組: 直流電壓+12V/-12V輸出，電流2A輸出，有高精度直流電壓表指示電壓輸出，過流自動保護功能。
    3、功率輸出函數發生器：
    A、采用直接數字頻率合成（DDS）產生高精度正弦波，方波和三角波。采用大屏幕LCD顯示輸出頻率、波形，衰減值。
    B、正弦波輸出幅度≥10V,輸出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。
    C、頻率范圍: 0.1HZ~3MHz, 采用鍵盤直接輸入數字設定頻率,。
    D、輸出幅度采用電位器調節，正弦波輸出具有20db,40db衰減。
    E、方波占空比可調, 調節范圍：1%-99%調節；方波和三角波采用TTL電平輸出。
    F、頻率計最高測量范圍100MHz，自動換檔。
    4、高精度外測電壓表一只，量程直流100V。
     5、組:單相市電輸出，供用戶自備儀器使用。
    （二）實驗桌：鋁木結構，桌面為防火、防水、耐磨高密度板，電腦桌連體設計，造型美觀大方。采用特制模具制作的優質鋁合金做框架，鋁合金表面經氧化處理，經久耐用，美觀大方，符合現代審美觀，桌面為防火、防水、耐磨高密度板，桌子下部配置儲存柜及電腦主機柜。

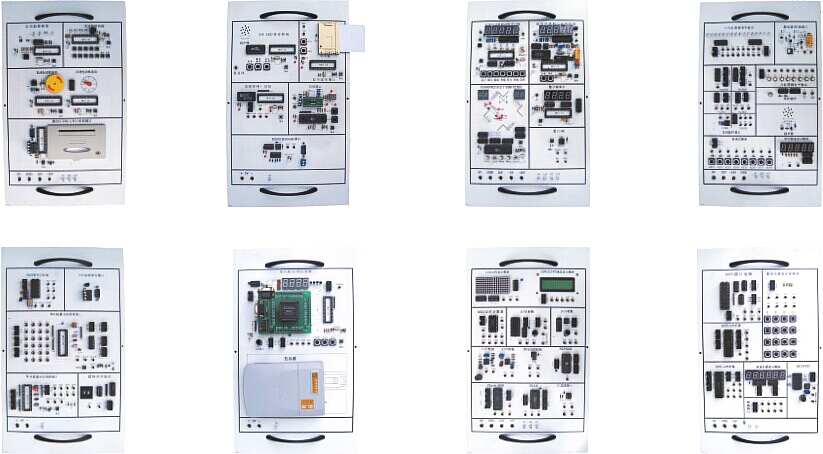

    （三）實驗模塊：
    序號 型號 掛箱名稱 實驗特點
    1 ZL–­01




    單片機實驗掛箱（一）    		 LED點陣顯示模塊
    點陣式字符液晶顯示模塊
    8253定時計數器
    A/D轉換
    D/A轉換、
    V/F轉換、F/V轉換
    串行EEPROM、
    EEPROM、
    Flash Rom、
    SRAM、
    I2C總線接口
    2 ZL–­02

    單片機實驗掛箱（二）    		 8251串引口擴展
    232總線串引接口
    單片機最小應用系統1
    單片機最小應用系統2
    拔碼開關輸出
    3 ZL–­03

    單片機實驗掛箱（三）    		 ISD 1420語音控制
    IC卡讀寫接口
    實時時針/日歷
    USB接口
    RS232轉RS485接口
    4 ZL–­04


    單片機實驗掛箱（四）    		 8279接口電路
    8255 I/O擴展
    8155 I/O擴展
    動態掃描顯示模塊
    轉換接口
    MC14433
    整列式鍵盤實驗模塊
    5 ZL–­05

    單片機實驗掛箱（五）    		 步進電機驅動程序示列
    溫度傳感器與溫度控制
    汽車轉彎信號燈
    十字路口交通燈
    數字頻率計
    看門狗
    6 ZL–­06

    單片機實驗掛箱（六）    		 十六位邏輯電平顯示
    繼電器控制接口
    常用器件接口
    八位邏輯電平輸出
    單項脈沖
    揚聲器
    串引靜態顯示模塊
    查詢式鍵盤
    7 ZL–­07

    單片機實驗掛箱（七）    		 主功能邏輯筆
    多功能密碼鎖
    直流電動機驅動
    步進電機驅動
    微型打印機與單片機的接口
    8 ZL–­08
    單片機實驗掛箱（八）    		 單片機與CPLD實驗模塊
    仿真器
    三、單片機應用技術綜合實訓裝置的基本實驗內容：
    1．存儲器塊清零
    2．二進制到BCD碼轉換
    3．二進制到ASCII碼轉換
    4．程序跳轉表
    5．內存塊移動
    6．數據排序
    7．P1口輸入、輸出實驗
    8．繼電器控制實驗
    9．用74LS244讀入數據
    10．用74LS273輸出數據
    11．串行數據轉換并行數據
    12．并行數據轉換串行數據
    13．PWM轉換電壓實驗
    14．音頻控制實驗
    15．8255輸入、輸出實驗
    16．8155輸入、輸出實驗
    17．5LED靜態串行顯示實驗
    18．6LED動態掃描顯示實驗
    19．查詢式鍵盤實驗
    20．陣列式鍵盤實驗
    21．計數器實驗
    22．定時器實驗
    23．8253定時器實驗
    24．外部中斷實驗
    25．串行口通訊實驗
    26．ADC0809模數轉換實驗
    27．DAC0832數模轉換實驗
    28．MC14433模數轉換實驗
    29．EEPROM外部數據程序存儲器實驗
    30．SRAM外部數據存儲器擴展實驗
    31．93C46串行EEPROM數據讀寫實驗    		 32．電子時鐘實驗
    33．電子琴模擬實驗
    34．打印機控制實驗
    35．汽車轉彎信號燈控制實驗
    36．溫度傳感器溫度控制實驗
    37．溫度過程控制模擬實驗
    38．五相步進電機模擬實驗
    39．計算器實驗
    40．數字頻率計實驗
    41．V/F轉換實驗
    42．F/V轉換實驗
    43．LED點陣顯示實驗
    44．字符液晶顯示屏控制實驗
    45．8279鍵盤掃描顯示實驗
    46．看門狗實驗
    47．8251串行口擴展通訊實驗
    48．I2C總線讀寫實驗
    49．RS232轉RS485實驗
    50．USB接口實驗
    51．十字路口交通燈控制實驗
    52．五功能邏輯筆實驗
    53．直流電機驅動調速實驗（實物）
    54．步進電機驅動實驗（實物）
    55．IC卡讀寫實驗
    56．實時時鐘/日歷控制實驗
    57．語音芯片控制實驗
    58．單片機與CPLD實驗
    59．8051與PC機串行口通訊實驗
    60．Flash Rom外部程序存儲器實驗
    61．多功能密碼鎖實驗

    單片機開發應用技術綜合實驗裝置配置清單：
    序號 名稱 單位 數量 備注
    1 單片機實驗屏 臺 1 鋼鋁結構，放置實驗掛箱，控制、提供實驗工作電源
    2 單片機實驗桌 張 1 鋁木結構，電腦桌連體設計
    3 學生凳 張 2 贈送

    4


         		 實驗單元掛箱


         		 塊 1 ZL-­01單片機實驗掛箱（一）
    塊 1 ZL-­02單片機實驗掛箱（二）
    塊 1 ZL-­03單片機實驗掛箱（三）
    塊 1 ZL-­04單片機實驗掛箱（四）
    塊 1 ZL-­05單片機實驗掛箱（五）
    塊 1 ZL-­06單片機實驗掛箱（六）
    塊 1 ZL-­07單片機實驗掛箱（七）
    塊 1 ZL-­08單片機實驗掛箱（八）
    5 實驗連接線 套 1 振霖
    6 實驗說明書 套 1 指導學生實訓
