一、常見電路故障

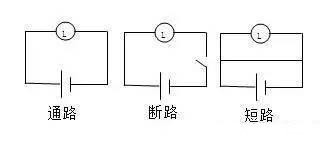

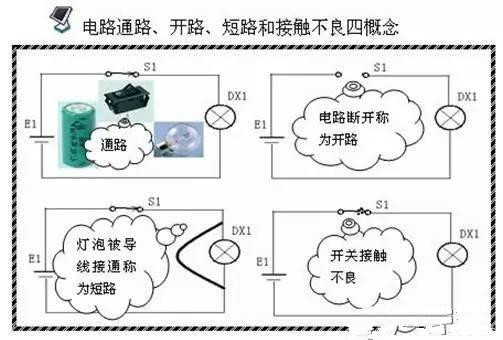

1. 開路

如燈絲斷了；燈座、開關、拉線盒開路；熔絲熔斷或進戶線開路等。

開路會造成用電器無電流通過而無法正常工作。

2. 短路

如接在燈座內兩個接線柱的火線和零線相碰；插座或插頭內兩根接線相碰；

火線和零線直接連接而造成短路。短路會把熔絲熔斷而使整個照明電路斷電，嚴重者會燒毀線路引起火災。

3. 過載

電路中用電器的總功率過大或單個用電器的功率過大。

產生的現象和后果如同短路。

4. 電路接觸不良

如燈座、開關、掛線盒接觸不良；熔絲接觸不良；線路接頭處接觸不良等。

這樣會使燈忽明忽暗，用電器不能連續正常工作。

5. 電路本身連接錯誤而引起故障

如插座的兩個接線柱全部接在火線或零線上；開關誤接在主線中的火線上；燈泡串聯接在電路中等。

二、檢修故障的開路短路方法

1. 檢修開路

先用測電筆檢查總閘刀開關處。如有電，再用?；馃纛^（一盞好的白熾燈，在燈座上引出兩根線就成為?；馃纛^）并聯在閘刀開關下的兩個接線柱上，如燈亮，說明進戶線正常（如燈不亮，說明進戶線開路，只需要修復進戶線即可），再用測電筆檢查各個支路中的火線，如氖管不發光，表明這個支路中的火線開路，應修復接通火線；如各個支路中用測電筆時氖管都發光，則再用?；馃纛^分別接到各個支路中檢查，發現哪個支路的燈不亮，就表明這個支路的零線開路了，需修復這個支路的零線。

2. 如何檢修短路

先取下干路上熔斷器盒蓋，將校火燈頭串接入一只熔斷器的上下兩端，如燈亮，表明是短路了。同樣，在各個支路開關的接點上用上述方法將校火燈頭串接進去，接入該支路時燈亮，就表明這個支路短路了，只要檢修這條支路就能解決問題。

三、電工基礎名稱解釋

1.電是什么?

答:有負荷存在和電荷變化的現象。電是一種和重要的能源。

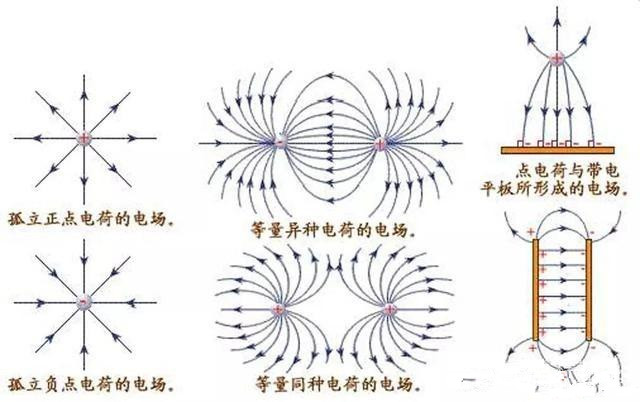

2.什么叫電場?

答:帶電體形成的場,能傳遞帶電體之間的相互作用。

3.什么叫電荷?

答:物體或構成物體的質點所帶的正電或負電。

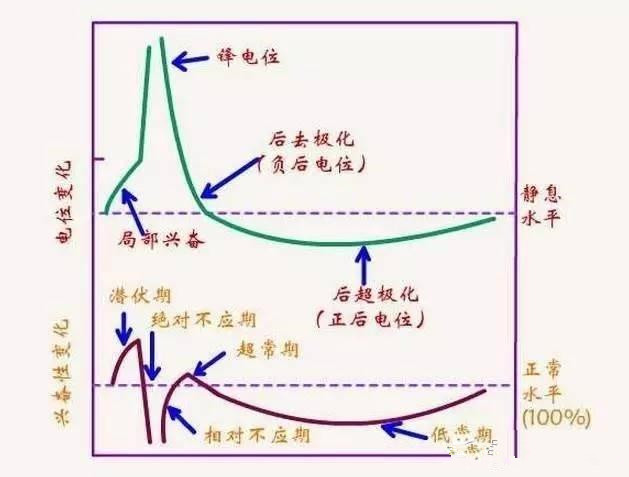

4.什么叫電位?

答:單位正電荷在某點具有的能量,叫做該點的電位。

5.:什么叫電壓?它的基本單位和常用單位是什么?

答:電路中兩點之間的電位差稱為電壓。它的基本單位是伏特。簡稱伏,符號v,常用單位千伏,毫伏 。

6.什么叫電流?

答:電荷在電場力作用下的定向運動叫作電流。

7.什么叫電阻? 它的基本單位和常用單位是什么?

答:電流在導體中流動時,要受到一定的阻力,,這種阻力稱之為導體的電阻。

它的基本單位是歐姆,簡稱歐,符號表示為Ω,常用的單位還有千歐( kΩ ),兆歐MΩ )

8.什么是導體?絕緣體和半導體?

答:很容易傳導電流的物體稱為導體。在常態下幾乎不能傳導電流的物體稱之為絕緣體。導電能力介于導體和絕緣體之間的物體稱之為半導體。

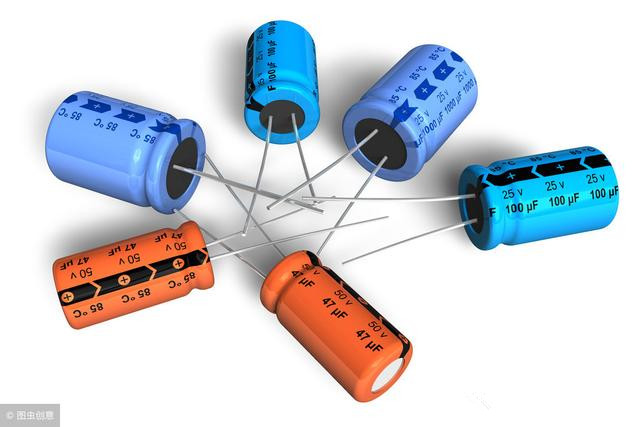

9.什么叫電容? 它的基本單位和常用單位是什么?

答:電容器在一定電壓下儲存電荷能力的大小叫做電容。它的基本單位是法拉,符號為F,常用符號還有微法(MF),微微法拉(PF),1F=106MF=1012MMf(PF) 。

10.什么叫電容器?

答: 儲存電荷和電能(電位能)的容器的電路元件。

11.什么是電感? 它的基本單位和常用單位是什么?

答:在通過一定數量變化電流的情況下,線圈產生自感電勢的能力,稱為線圈的電感量。簡稱為電感。

它的常用單位為毫利,符號表示為H,常用單位還有毫亨(MH) 。1H=103MH

12.電感有什么作用?

答:電感在直流電路中不起什么作用,對突變負載和交流電路起抗拒電流變化的作用。

13.什么是容抗?什么是感抗?什么是電抗?什么是阻抗?他們的基本單位是什么?

答:電容在電路中對交流電所起的阻礙作用稱為容抗。

電感在電路中對交流電所起的阻礙作用稱為感抗。

電容和電感在電路中對交流電引起的阻礙作用總稱為電抗。

電阻, 電容和電感在電路中對交流電引起的阻礙作用阻抗。

14.什么叫電路?

答:電流在電器裝置中的通路。電路通常由電源,開關,負載和直接導線四部分組成。

15.什么叫直流電路和交流電路?

答:含有直流電源的電路稱為直流電路。

含有交流電源的電路稱為交流電路。

16.什么叫電路備?

答:表示由各種元件,器件,裝置組成的電流通路的備。

17.什么是發電廠？

答：是將自然界蘊藏的各種一次能源轉換為電能（二次能源）的工廠。

18. 電廠的類型有哪些？

答：火力發電廠；水力發電廠；熱能發電廠；核能發電廠；風力發電廠；太陽能發電廠等。

19.電力系統的組成是什么？

答：由發電機、變壓器、電力線路和用電設備組成。

變壓器在運行中，變壓器各相電流不應超過額定電流；最大不平衡電流不得超過額定電流的25%。變壓器投入運行后應定期進行檢修。

同一臺變壓器供電的系統中，不宜保護接地和保護接零混用。

20.什么是電力網？

答：是將各電壓等級的輸電線路和各種類型的變電所連接而成的網絡。

21.變、配電所的類型有哪些？

答：有室外變電所、室內變電所、地下變電所、移動式變電所、箱式變電所、室外簡易型變電所。

22.配電所的任務是什么？

答：是接受電能和分配電能。

23.變電所的任務是什么？

答：是接受電能、變換電壓和分配電能。

24.電力線路的作用是什么？

答：輸送和分配電能。

25.架空線路的構成有哪些？

答：主要包括桿塔、絕緣子、導線、橫擔、金具、接地裝置及基礎等。

26.桿塔的類型有哪些？

答：通常有水泥桿、金屬桿（鐵塔、鋼管桿、型鋼桿等）。

27.絕緣子的的類型有哪些？

答：有針式、蝶式、懸式和瓷橫擔式等。

28.導線有哪三大類？

答：單股導線、多股絞線、復合材料多股絞線。

29.導線的材料和結構，表示方法怎樣？

答：為L—鋁導線；T—銅導線；G—鋼導線；LG—鋼芯鋁導線；J—多股絞線；TMY—銅母線；LMY—鋁母線。

30.架空線路常用電氣設備有哪些？

答：A. 跌落式熔斷器；B. 隔離開關；C. 高壓柱上開關（負荷開關）；D. 避雷器；E. 柱上電力容器等。

31. 什么是高壓線？

答：擔負著輸送和分配電能的架空線路或電纜線路，電壓為3~35KV及以上的電力線路。

32.什么是低壓線？

答：擔負著分配電能架空線路或電纜線路作用的，電壓為1KV以下的電力線路。典型為220V/380V的電力線路。

33.供電局的作用是什么？

答：對電力電網實行電能管理、分配、維護及技術支持。

34.什么是配電房？

答：是高、低壓成套裝置集中控制，接受和分配電能的場所。

35.高壓電器在電力系統的作用是什么？

答：在電能生產、傳輸和分配過程中，起著控制、保護和測量的作用。

36.什么是高壓成套裝置？

答：是以開關為主的成套電器，它用于配電系統，作接受與分配電能之用。對線路進行控制、測量、保護及調整。

37. 什么是低壓電器？

答：是用于額定電壓交流1000V或直流1500V及以下，在由供電系統和用電設備等組成的電路中起保護、控制、調節、轉換和通斷作用的電器。

38. 什么是低壓成套裝置？

答：是以低壓開關電器和控制電器組成的成套設備。

低壓開關是指1KV以下的隔離開關、斷路器、熔斷器等等

低壓配電裝置所控制的負荷，必須分路清楚，嚴禁一閘多控和混淆。

低壓配電裝置與自備發電機設備的聯鎖裝置應動作可靠。嚴禁自備發電設備與電網私自并聯運行。

低壓配電裝置前后左右操作維護的通道上應鋪設絕緣墊，同時嚴禁在通道上堆放其他物品。

1）接設備時：先接設備，后接電源。

2）拆設備時：先拆電源，后拆設備。

3）接線路時：先接零線，后接火線。

4）拆線路時：先拆火線，后拆零線。

39. 低壓成套裝置包括哪兩種類型？

答：電控設備；配電設備（或配電裝置）兩種類型。

40.什么是電控設備？其用途是什么？

答：是指各種生產機械的電力傳動控制設備，其直接控制對象多為電動機。主要用于冶金、礦山、機車、船舶、各種生產機械和起重運輸機械等。

41. 什么是配電設備？

答：是指各種在發電廠、變電站和廠礦企業的低壓配電系統中作動力、配電和照明的成套設備。

42.變配電停電作業時的工作步驟是什么？

答：斷開電源、驗電、裝設臨時接地線、懸掛標示牌和裝設遮欄。

43.高壓一次設備主要包括哪些？

答：主要有高壓熔斷器；高壓隔離開關；高壓負荷開關；高壓斷路器。

44.高壓熔斷器的主要功能是什么？

答：當通過的電流超過規定值時使其熔體熔化而斷開電路的保護電器。其功能主要是對電路及電路中的設備進行短路保護。

低壓熔斷器不能作為電動機的過負荷保護。

熔斷器的額定電壓必須大于等于配電線路的工作電壓。

熔斷器的額定電流必須大于等于熔體的額定電流。

熔斷器的分斷能力必須大于配電線路可能出現的最大短路電流。

熔體額定電流的選用，必須滿足線路正常工作電流和電動機的起動電流。

45.高壓隔離開關的主要功能是什么？

答：主要是隔離高壓電源，以保證其他電氣設備（包括線路）的安全檢修。因為沒有專門的滅弧結構，所以不能切斷負荷電流和短路電流。

46.高壓負荷開關的主要功能是什么？

答：具有簡單的滅弧裝置，因而能通斷一定的負荷和過負荷電流的功能，但不能斷開短路電流，同時也具有隔離高壓電源、保證安全的功能。

47. 高壓斷路器的主要功能是什么？

答：主要功能是，不僅能通斷正常負荷電流，而且能接通和承受一定時間的短路電流，并能在保護裝置作用下自動跳閘，切除短路故障。

48.低壓一次設備主要包括哪些？

答：主要有低壓熔斷器；低壓刀開關；低壓刀熔開關和負荷開關；低壓斷路器。

49.低壓熔斷器的主要功能是什么？

答：主要是實現低壓配電系統短路保護，有的也能實現其過負荷保護。

50.低壓刀開關的主要功能是什么？

答：無負荷操作，作隔離開關使用。

51.低壓刀熔開關和負荷開關的主要功能是什么？

答：低壓刀熔開關具有刀開關和熔斷器的雙重功能。負荷開關的主要功能能有效地通斷負荷電流，能進行短路保護。

52.低壓斷路器的主要功能是什么？

答：既能帶負荷通斷電路，又能在短路、過負荷和失壓自動跳閘。

53.什么是直流電機？

答：輸出或輸入為直流電能的旋轉電機，稱為直流電機。

54.直流電機用于哪些場所？

答：用于大型軋鋼設備、大型精密機床、礦井卷揚機、電車等場所。

55.直流電機的基本結構是什么？

答：主要是定子和轉子兩部分組成。

56.直流電機的勵磁方式有哪兩種？

答：有他勵式、自勵式兩種。

57.什么是異步電動機？

答：又稱感應電動機，是由氣隙旋轉磁場與轉子繞組感應電流相互作用產生電磁轉矩，從而實現機電能量轉換的一種交流電機。

58.異步電動機按照轉子結構分為哪兩種形式？

答：有鼠籠式、繞線式異步電動機。

59.異步電動機基本結構是什么？

答：是由兩個基本部分組成，靜止部分稱為定子，轉動部分稱為轉子。在定子和轉子之間具有一定的氣隙。

60.異步電動機的接法有哪兩種？

答：有星型（Y）接法和三角形（△）接法兩種。

61.中小容量異步電動機一般都有哪些保護？

答：A. 短路保護：一般用熔斷器做短路保護裝置；B. 失壓保護：磁力起動器的電磁線圈在起動電動機控制回路中起失壓保護作用。自動空氣開關，自耦降壓補償器一般都裝有失壓脫扣裝置， C.

過載保護：一般用熱繼電器做電動機的過載保護裝置。

62. 一臺三相異步電動機，其銘牌上標明額定電壓為 220/380 Ｖ，應是怎樣接法？

答：當電源線電壓為220V時采用三角形（△）接法

當電源線電壓為380時采用星型（Y）接法。

63. 什么是電動機的軟起動？

答：使電機輸入電壓從零以預設函數關系逐漸上升，直至起動結束，賦予電機全電壓，即為軟起動，在軟起動過程中，電機起動轉矩逐漸增加，轉速也逐漸增加。

64.軟起動有哪幾種起動方式？

答：（1）斜坡升壓軟起動。（2）斜坡恒流軟起動。（3）階躍起動。（4）脈沖沖擊起動。

65.什么是軟起動器？

答：軟起動器是一種用來控制鼠籠型異步電動機的新設備，集電機軟起動、軟停車、輕載節能和多種保護功能于一體的新穎電機控制裝置。

66.軟起動器的應用范圍？

答： 原則上，籠型異步電動機凡不需要調速的各種應用場合都可適用。目前的應用范圍是交流380V（也可660V），電機功率從幾千瓦到800kW。軟起動器特別適用于各種泵類負載或風機類負載，需要軟起動與軟停車的場合。

67.互感器的應用

電壓互感器二次線圈的額定電壓一般為100V。

電壓互感器的二次側在工作時不得短路。因短路時將產生很大的短路電流，有可能燒壞互感器，為此電壓互感器的一次，二次側都裝設熔斷器進行保護。

電壓互感器的二次側有一端必須接地。這是為了防止一，二次線圈絕緣擊穿時，一次高壓竄入二次側，危及人身及設備的安全。

電流互感器在工作時二次側接近于短路狀況。二次線圈的額定電流一般為5A

電流互感器的二次側在工作時決不允許開路，

電流互感器的二次側有一端必須接地，防止其一、二次線圈絕緣擊穿時，一次側高壓竄入二次側。

電流互感器在聯接時，要注意其一、二次線圈的極性，我國互感器采用減極性的標號法。

安裝時一定要注意接線正確可靠，并且二次側不允許接熔斷器或開關。即使因為某種原因要拆除二次側的儀表或其他裝置時，也必須先將二次側短路，然后再進行拆除。

68、電纜穿管問題

一根管內所裝的導線不得超過8根。

管子為鋼管（鐵管）時，管子必須要可靠接地。

管子為鋼管（鐵管）時，管子出線兩端必須加塑料保護套。

導線穿管長度超過30米（半硬管）其中間應裝設分線盒。

導線穿管長度超過40米（鐵管）其中間應裝設分線盒。

導線穿管，有一個彎曲線管長度不超過20米。其中間應裝設分線盒。

導線穿管，有二個彎曲線管長度不超過15米。其中間應裝設分線盒。

導線穿管，有三個彎曲線管長度不超過8米。其中間應裝設分線盒。

69、額定電流的選擇

刀開關的額定電流,一般應不小于所關斷電路中的各個負載額定電流的總和.若負載是電動機,就必須考慮電路中可能出現的最大短路峰值電流是否在該額定電流等級所對應的電動穩定性峰值電流以下(當發生短路事故時,如果刀開關能通

以某一最大短路電流,并不因其所產生的巨大電動力的作用而發生變形、損壞或觸刀自動彈出的現象,則這一短路峰值電流就是刀開關的電動穩定性峰值電流).如有超過,就應當選用額定電流更大一級的刀開關.
