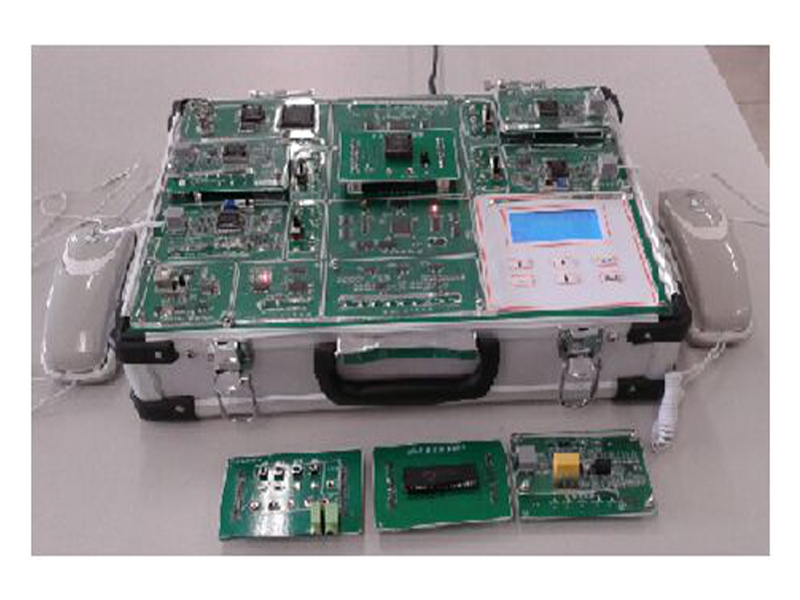

ZLSYX-08型現代交換系統實驗箱

一、現代交換系統實驗箱的產品特點：
1、模塊化設計，以用戶交換機為模型，功能劃分清晰，開放接口豐富。
2、提供四路電話用戶接口，其中兩路設計為可拔插模塊。
3、集成了三種交換方式：人工交換、空分交換、時分交換，均設計為可拔插模塊。
4、提供了撥號音、忙音、回鈴音、空號音、擁塞音、長途通知音、呼入等待音等戶信令，標準450HZ正弦波信號；
5、提供了標準25HZ正弦波鈴流信號。
6、提供了DTMF雙音多頻信號的譯碼數據的同步比特顯示，直觀明了。
7、提供了手動振鈴裝置、話務員語音接口、用戶線接線柱等，可真實完整的實現人工交換接續過程，輔助實驗人員領悟交換本質，激發學習興趣。
8、數字交換網絡中，可通過鍵盤輸入、手動連線等多種方式分配調整各路電話用戶的收發時隙，輔助實驗人員理解時分概念。
9、提供了標準的E1接口，完整實現復接解復接、組幀、添加信令、HDB3/AMI線路編譯碼、位同步、幀同步等處理過程，可完成實驗箱之間的局間通信，也可接入第三方E1接口設備。E1電信號為Q9同軸電纜線標準接口，75/120歐阻抗。
10、呼叫接續過程直觀明了，可通過隨機液晶同步顯示呼叫接續信息，最大支持四路呼叫接續畫面同步顯示。
11、提供外線/市話接口可拔插模塊，可接入市話網。
12、提供USB接口。
13、提供了語音錄放電路模塊。
14、實驗電路板上覆蓋有機玻璃罩，能有效保護裸露的電路。
15、輸入鍵盤提供了：上/下鍵、+/-鍵、返回、確認等六個按鍵，便于進行菜單選擇和數值的修改。
16、可擴展VOIP軟交換方式，提供管理功能，可配置中端號碼，支持多種業務；可實時顯示呼叫流程及詳細協議數據；可提供協議自定義功能，自己寫入sip協議；可通過服務器連接電信運營商，直接撥打外部電話；
二、現代交換系統實驗箱的實驗內容：
第一章系統模塊單元實驗
實驗1 設備組成及測試點說明
實驗2 電話用戶接口模塊實驗
實驗3 電話用戶信令的產生與觀測實驗
實驗4 雙音多頻（DTMF）接收與檢測實驗
實驗5平臺交換方式與狀態顯示
實驗6 用戶話路PCM編譯碼實驗
實驗7 呼叫處理與線路信號的傳輸過程實驗
實驗8 二/四線變換與回波返損測試實驗
實驗9 用戶終端電話信號電平調整實驗
第二章信令交換與信息交換
實驗10 人工交換實驗
實驗11 空分交換（MT8816）實驗
實驗12 時分交換（MT8980）同一碼流時隙交換實驗
實驗13時分交換（MT8980）不同碼流時隙交換實驗
實驗14 時分交換（MT8980）手動連線實驗
實驗15 數字時分中繼局間通信實驗
實驗16 模擬中繼通信實驗
三、現代交換系統實驗箱的菜單結構：
1.  液晶鍵盤的具體操作如下:
（1）開機后液晶屏顯示界面

（2）按“確認”鍵進入主要參數顯示界面：

   說明：a.“區號025”  本臺實驗箱的區號為“025”  此號可進行修改
         b.“話機A-8601”  實驗箱中電話用戶A的號碼為8601
           “話機B-8602”  實驗箱中電話用戶B的號碼為8602
           “話機C-8603”  實驗箱中電話用戶C的號碼為8603
           “話機D-8604”  實驗箱中電話用戶D的號碼為8604
         c.“PCMFS：A1  B3  C8  D20 ”
           電話A用戶的PCM編譯碼系統分配時隙為第1時隙
           電話B用戶的PCM編譯碼系統分配時隙為第3時隙
           電話C用戶的PCM編譯碼系統分配時隙為第8時隙
           電話D用戶的PCM編譯碼系統分配時隙為第20時隙
（3）按“確認”鍵進入實驗項目界面：

按“↑”鍵或“↓”鍵，移動指示箭頭，如箭頭指向“2.空分MT8816”。
按“確認”鍵，進入對應的下一級菜單“空分MT8816”實驗內容。
按“返回”鍵返回上一級菜單
液晶顯示器（LCD）是一種極低功耗顯示器，其應用特別廣泛。在實驗平臺中，LCD用來顯示操作程序、工作菜單，引導實驗按部就班地進行。關于液晶顯示的詳細工作原理見附錄1。
注意：按動薄膜開關上的按鍵時，請勿莽力操作，以便延長薄膜開關的使用壽命。另外，只用當實驗拔插模塊放置正確，菜單項目選擇正確，其對應控制程序才會啟動并正確運行。
（4）交換方式狀態顯示界面
如：在主菜單中選擇“空分交換MT-8816”，按“確認”鍵，進入空分交換界面

注：類似的交換界面，平臺同時提供四個交換畫面顯示，右上角的數字為畫面編號1～4可設，按“↑”鍵或“↓”鍵選擇當前畫面。
（5）參數設置顯示界面：
如：設置四路電話用戶的系統分配時隙。在進入主菜單后選擇“時分交換-MT8980”，
進入后再選擇“話路時隙設置”。如下圖，設置電話用戶A的時隙界面。

話路A初始時隙為“1”時隙，通過鍵盤上的“+”、“-”按鍵可進行增減，然后按“確認”確定所設參數。話路B、C、D同上。
四、現代交換系統實驗箱的的配置：

序號	產品名稱	數量	性質	說明
1	現代交換技術實驗箱	1	標準配置
2	Q9時分中繼線	1		真實E1接口
3	模擬中斷線	1
4	信號連接線	1
5	電話機	2
6	教材	1		電子
7	教學軟件	1
8	E1光傳輸器	1	選配置
9	IP交換機	1
10	VOIP電話機	1

————————————————————————————————————————————————————
