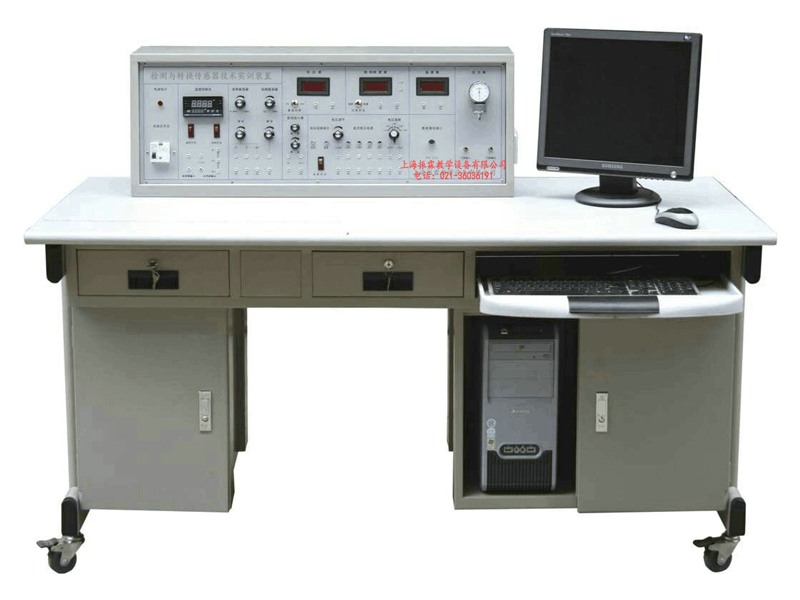

ZLCG-621B型檢測與轉換傳感器技術實驗裝置(26種傳感器)
一、檢測與轉換傳感器技術實驗裝置的概述：
ZLCG-621B型檢測與轉換傳感器技術實驗裝置(26種傳感器)是我公司公司最新推出為傳感器及教學實驗而開發的適應不同類別、不同層次的專業教學實驗設備?？赏瓿?span lang="EN-US">"傳感器原理與應用"、"自動檢測技術"、"工業自動化儀表與控制"、"非電量電測技術"、"傳感器與測控技術"等課程的教學實驗。為各高等院校、中專與職業技術學院等新建或擴建實驗室，迅速開設實驗課提供了理想的實驗室設備。二、技術參數：
1、輸入電源：AC220V±5% 50±1Hz
2、額定電流：≤5A
3、直流電源：±5V ±15V
4、穩壓系數：±1%
5、電壓紋波：≤10mV
6、非線性誤差：≤5%
7、測量精度：≤1%
8、功 耗：100VA
9、輸出電流：1A
10、相對溫度：-5℃～40℃
11、相對濕度：＜85%（25℃）
12、實驗臺規格外形尺寸：1600×700×1100mm
三、主控臺功能：
1、實驗臺提供四組直流穩壓電源：±5V、±15V；±2V~±10V分五擋輸出，2~24V可調，具有短路保護功能。
2、低頻信號發生器：1Hz-30Hz輸出連續可調，Vp-p值10V，最大輸出電流0.5A。
3、音頻信號發生器：0.4KHz-10KHz輸出連續可調，輸出電壓范圍：0VP~10VP連續可
調，最大輸出電流：0.5A（有效值0.4KHz）。
4、差動放大器：通頻帶0-10KHz，可接成同相、反相、差動結構，增益為1-150倍的直
流放大器。
5、數字式電壓表：三位半顯示，量程±2V、±20V，輸入阻抗100KΩ，精度1%。
6、數字式頻率/轉速表：由四只數碼管，2只發光管組成，輸入阻抗100KΩ，精度1%。頻率測量范圍1-9999 Hz，轉速測量范圍1-9999r/min。
7、溫度表：0-150℃度，精度1%。
8、高精度溫度控制PID調節儀，多種輸入輸出規格，具有人工智能調節以參數自整定功能。
9、機械式壓力表：0-40Kpa，精度2%。
10、手動氣壓源：0-40Kpa。
三源部分：
1、加熱源：16V交流電源加熱，溫度控制范圍0~150℃。
2、轉動源：0-12V直流電源驅動，轉速可調范圍0~2400轉/分。
3、振動源：振動頻率1-30Hz（可調），共振頻率13Hz左右。
數據采集卡及處理軟件：
數據采集采用ARM系統，上位機三大數據傳輸方式:USB,WIFI,以太網。模式可使用上位機軟件相互切換。Usb為有線近程接入方式，wifi及以太網可通過上位機遠程配置和接入，內置出廠設置按鈕。數據采集方式為單步采集及連續采集方式，分辨率由1/4096，采樣周期1K，采樣速度可選擇，軟件可配置。量程自動切換。提供的處理軟件有良好的計算機界面，可以進行實驗項目選擇與編輯、數據采集、特性曲線的分析、比較、文件存取、打印等。
四、傳感器種類及技術指標：（參考值）
序號
實 驗 模 塊
傳 感 器 名 稱
量 程
精 度
1
電阻霍爾式傳感器模塊
電阻式傳感器
± 2mm
± 1.5%
2
霍爾式傳感器
≥ 2mm
0.1%
3
電容式傳感器模塊
電容式傳感器
± 5mm
± 1.3%
4
電感式傳感器模塊
電感式傳感器
± 5mm
± 3%
5
光電式傳感器模塊
光電式傳感器
0-2400轉/分
≤ 1.5%
6
渦流式傳感器模塊
渦流式傳感器
≥ 1mm
± 3%
7
溫度式傳感器模塊
溫度式傳感器
0-100℃
± 2%
8
磁電式傳感器
0 .5V/m
9
壓電式加速度傳感器模塊
壓電式加速度傳器
1-30Hz
± 2%/s
10
光纖式傳感器模塊
光纖式傳感器
≥1.5mm
± 1.5%
11
壓力傳感器模塊
壓力傳感器
0-50kpa
± 2%
12
超聲波傳感器模塊
超聲波傳感器
20-60cm
1cm
13
MQ3氣敏傳感器
50-200ppm
14
濕敏傳感器模塊
濕敏傳感器
10-95%RH
± 5%
15
霍爾式測速傳感器
0-2400轉/分
± 1.5%
16
渦流測速傳感器
0-2400轉/分
≤ 1.5%
17
磁電測轉速傳感器
0-2400轉/分
≤ 1.5%
18
轉速傳感器
0-2400轉/分
≤ 1.5%
19
熱電偶、熱電阻傳感器
模 塊
K 型熱電偶傳感器
0-100℃
± 3%
20
E型熱電偶傳感器
0-100℃
± 3%
21
Pt100鉑電阻傳感器
0-100℃
± 3%
22
Cu50銅電阻傳感器
0-100℃
± 3%
23
移相器、相敏檢波器模塊
24
熱釋電紅外傳感器模塊
熱釋電紅外傳感器
3200V/W
25
PN結、正與負溫?zé)崦綦娮?/span>
傳感器模塊
PN結溫度傳感器
0-100℃
± 3%
26
正溫?zé)崦綦娮鑲鞲衅?/span>
0-100℃
± 3%
27
負溫?zé)崦綦娮鑲鞲衅?/span>
0-100℃
± 3%
五、傳感器特點：
1. 傳感器外殼采用進口透明有機玻璃與硬聚氯制做，內部裝置各種精密傳感器。
2. 每種傳感器每個獨立，傳感器上印有原理圖與接線口，學生做實驗時快捷方便，而且老師可以帶到課堂上講課用。
3. 傳感器轉換電路板采用模塊式結構，模塊上印有轉換原理圖與接線口。
4. 本實訓裝置由主控臺、傳感器、實驗?zāi)K、位移臺架、數據采集卡及處理軟件、實驗桌六部分組成，實驗桌柜存放實驗?zāi)K，抽屜存放各種傳感器。
5. 學校選購可根據要求增減實驗項目，實驗項目還可以根據新產品的開發不斷拓展。
六、傳感器實驗內容如下： 帶*為思考實驗
實驗一
電阻式傳感器的單臂電橋性能實驗
實驗二
電阻式傳感器的半橋性能實驗
實驗三
電阻式傳感器的全橋性能實驗
實驗四
電阻式傳感器的單臂、半橋和全橋的比較實驗
實驗五
電阻式傳感器的振動實驗*
實驗六
電阻式傳感器的電子秤實驗*
實驗七
變面積式電容傳感器特性實驗
實驗八
差動式電容傳感器特性實驗
實驗九
電容傳感器的振動實驗*
實驗十
電容傳感器的電子秤實驗*
實驗十一
差動變壓器的特性實驗
實驗十二
自感式差動變壓器的特性實驗
實驗十三
差動變壓器的性能實驗
實驗十四
激勵頻率對差動變壓器特性的影響
實驗十五
差動變壓器的振動實驗*
實驗十六
差動變壓器的電子秤實驗*
實驗十七
光電式傳感器的轉速測量實驗
實驗十八
光電式傳感器的旋轉方向測量實驗
實驗十九
接近式霍爾傳感器實驗
實驗二十
霍爾傳感器的轉速測量實驗
實驗二十一
霍爾傳感器的振動測量實驗
實驗二十二
渦流傳感器的位移特性實驗
實驗二十三
被測體材質對渦流傳感器特性的影響實驗
實驗二十四
渦流式傳感器的振動實驗
實驗二十五
渦流式傳感器的轉速測量實驗
實驗二十六
溫度傳感器及溫度控制實驗（AD590）
實驗二十七
K型熱電偶的溫度控制實驗
實驗二十八
熱電偶冷端溫度補償實驗*
實驗二十九
E型熱電偶的溫度控制實驗
實驗三十
Pt100鉑電阻的溫度控制實驗
實驗三十一
Cu50銅電阻的溫度控制實驗
實驗三十二
磁電式傳感器的特性實驗
實驗三十三
磁電式傳感器的轉速測量實驗
實驗三十四
磁電式傳感器的應用實驗*
實驗三十五
壓電加速度式傳感器的特性實驗
實驗三十六
光纖傳感器的位移特性實驗
實驗三十七
光纖傳感器的振動實驗
實驗三十八
光纖傳感器的轉速測量實驗
實驗三十九
壓阻式壓力傳感器的特性實驗
實驗四十
壓阻式壓力傳感器的差壓測量實驗*
實驗四十一
超聲波傳感器的位移特性實驗
實驗四十二
超聲波傳感器的應用實驗
實驗四十三
氣敏傳感器的原理實驗
實驗四十四
濕度式傳感器原理實驗
實驗四十五
氣體流量的測定*
實驗四十六
移相器實驗
實驗四十七
相敏檢波器實驗
實驗四十八
低通濾波器實驗
實驗四十九
熱釋電紅外傳感器實驗
實驗五十
PN結溫度傳感器測溫控制實驗
實驗五十一
正溫?zé)崦綦娮铚囟忍匦詫嶒?/span>
實驗五十二
負溫?zé)崦綦娮铚囟忍匦詫嶒?span id="cke_bm_104E" style="display: none;">
————————————————————————————————————————————————————
