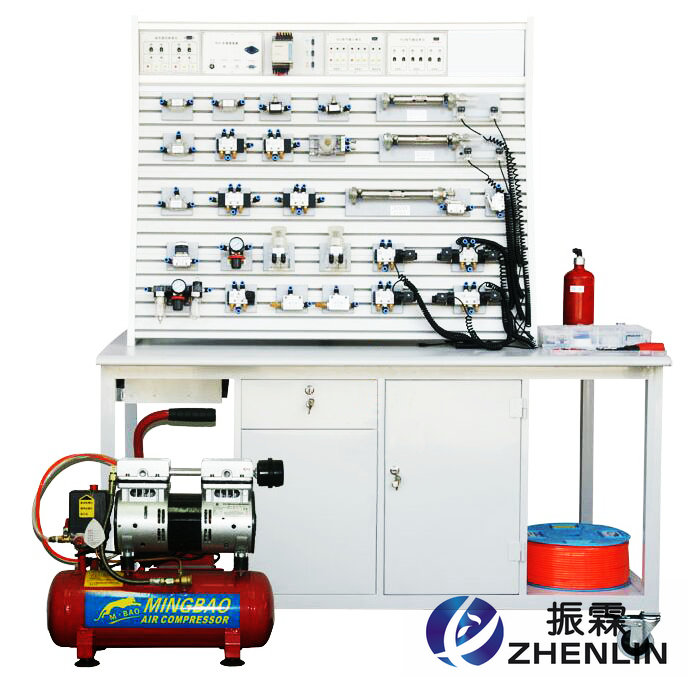

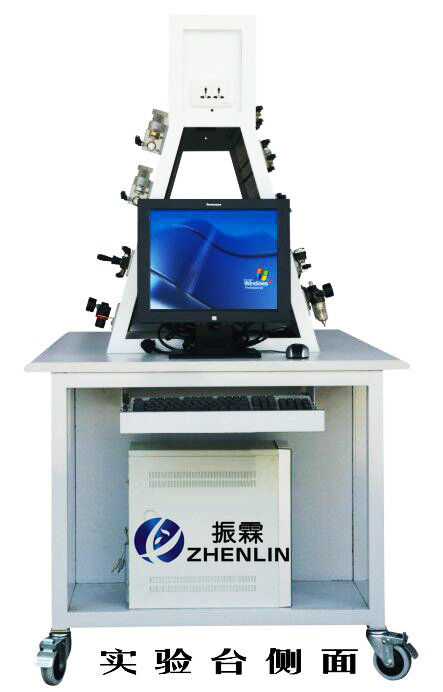

ZLKL-F2型鋁槽式鐵桌氣動PLC控制實驗臺
一、產品型號
鋁槽式鐵桌雙面雙套氣動PLC控制實驗臺
鋁槽式鐵桌雙面合一氣動PLC控制實驗臺
鋁槽式鐵桌單面單套氣動PLC控制實驗臺
二、概述
ZLKL-F2鋁槽式鐵桌氣動PLC控制實驗臺是根據《液壓與氣壓傳動》、《氣動控制技術》等通用教材內容要求，參考廣大師生的建議，精心設計而成。該系統除了可以進行常規的氣動基本控制回路實驗外，還可進行模擬氣動控制技術應用實驗、氣動技術課程設計，以及可編程序控制器 （PLC）學習及其基本應用實驗等，是機電完美結合的典型實驗設備。
該系統適應于大中專院校、技校、職業學校中的機械工程、機電一體化、自動化專業開設《液壓與氣壓傳動》、《氣動控制技術》、《 PLC可編程序控制器原理及應用》等相關課程的教學實驗，同時也可作為機、電、氣一體化的綜合實驗臺。學生通過實際操作實驗及課程設計，可以準確、形象、深入地了解、掌握氣動元件的結構、氣動回路的控制原理及設計方法等。以及掌握PLC可編程序控制器的功能，控制原理及編程技巧等。計算機另行配置，本設備不包含在內
三、特點
1、實驗設備采用了鐵桌鋁槽結構，實驗元件可自由安裝移動，靈活性大。
2、實驗氣動元件均裝有鋁制專用底板，實驗時組裝快捷，方便。
3、實驗電氣控制采用低壓直流24V電源，實驗回路控制安全。
4、電氣主控制單元采用PLC可編程序控制器，可與PC微機通訊實現微機智能控制。同時，還可采用獨立的繼電器控制單元進行電氣控制，通過比較，突出PLC可編程控制器控制的優越性，加深對PLC可編程控制器的了解及掌握。
四、技術參數
1、PLC可編程序控制器：三菱FX1s-14MR型主機（可根據客戶要求選擇，8輸入6輸出，繼電器型）
2、交直流電源：輸入 AC 220V 輸出：DC24V/2A

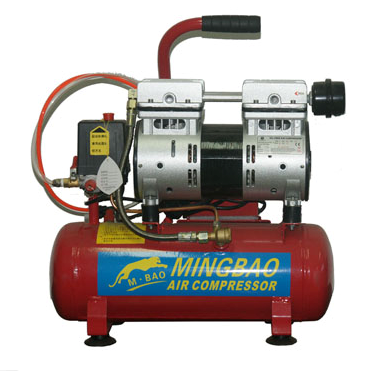

3、空氣壓縮機（MB-550W-9 單頭靜音氣泵）電源：AC220V 電機功率：550W×1只，氣罐容積：110L/min 額定輸出氣壓 0.7MPa。空氣壓縮機：
5、實驗臺外形尺寸： 1500mm×1000mm×820mm
6、實驗支架尺寸：1140mm×600mm×920mm
五、基本配置
(一）氣動元件配備（都固定在元件配置板上）：

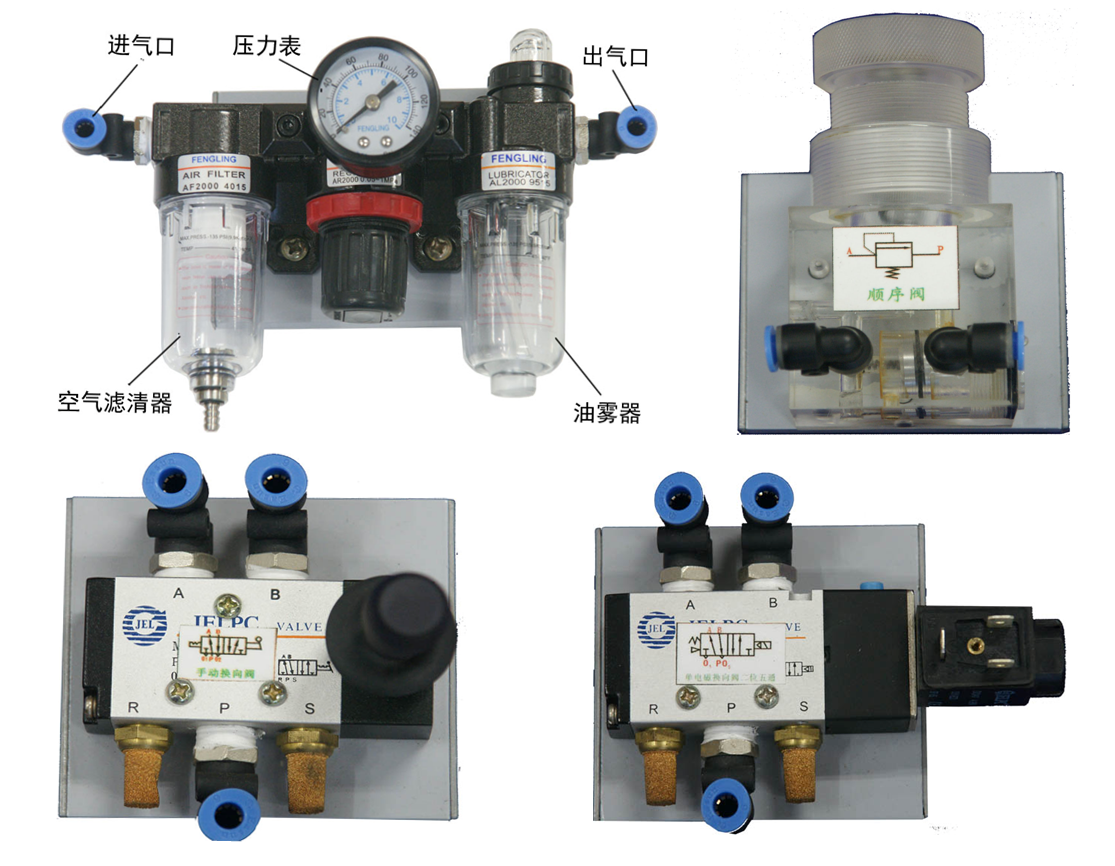

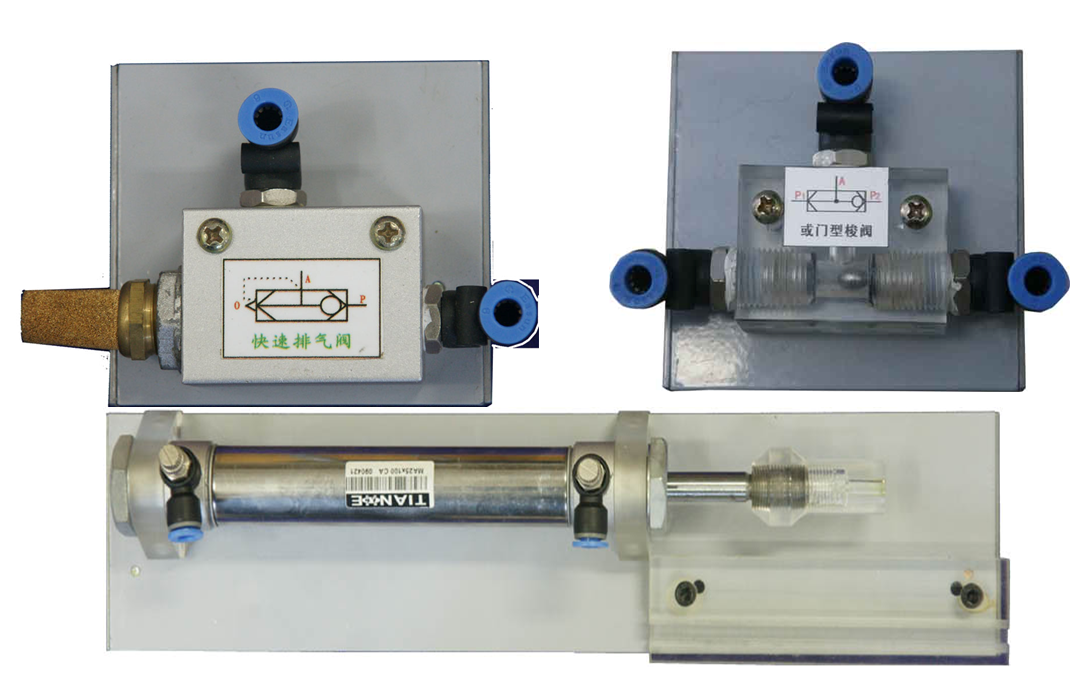

空氣過濾、減壓、油霧器三聯件，減壓閥，手動換向閥，電磁換向閥，氣控?fù)Q向閥，行程閥，單向閥，節流閥、單向節流閥、快速排氣閥，或門 型梭閥，單作用氣缸，雙作用氣缸、旋轉氣缸，行程開關（常閉、常開）等。
（二）電氣模塊：
1、直流24V（2A）電源單元
2、PLC可編程序控制器
3、PLC電氣控制輸入單元
4、PLC電氣控制輸出單元
5、繼電器控制單元
（三）附件
菲力格-300專業工具配件箱
六、基本實驗回路
1、單作用氣缸的換向回路
2、雙作用氣缸的換向回路
3、單作用氣缸速度控制回路
4、雙作用氣缸的調速回路
5、雙作用氣缸雙向調速回路
6、速度換接回路
7、緩沖回路
8、二次壓力控制回路
9、高低壓轉換回路
10、計數回路
11、延時回路
12、過載保護回路
13、互鎖回路
14、單缸單往復控制回路
15、單缸連續往復動作回
16、直線缸，旋轉缸順序動作回路
17、多缸順序動作回路
18、雙缸同步動作回路
19、四缸聯動回路
20、卸荷回路
21、或門型梭閥的應用回路
22、快速排氣閥應用回路
六、標準配置清單：
序號 分類 項 目 型 號 規 格 配置數量 備 注 1 氣源 壓縮機 MB-550W-9 單頭 1只 2 實驗臺 實驗桌 本公司設計制造 1張 3 實驗支架 本公司設計制造 1只 4 氣管 PU氣管6×4 100米 5 元件固定配置板 本公司設計制造 2×2塊 6 氣動組合元件 手動換向閥 4H210-08 2×1只 木桌型配在桌內 7 單作用缸 QGX25×100 2×1只 8 雙作用缸 QGX25×100 2×2只 9 微動行程開關（含連接電纜插頭） 裝在雙作用缸上 2×4只 10 旋轉氣缸 本公司設計制造 2×1只 11 單向節流閥 JSC601 2×7只 裝在各種氣缸體上 12 減壓閥（帶壓力表） AR2000 2×1只 13 氣容 本公司設計制造 2×1只 木桌型配在桌內 14 三聯件 AC2000三聯件 2×1只 15 單電磁換向閥（二位二通）-配連接線 2V025-08（DC24V） 2×1只 16 單電磁換向閥（二位三通）-配連接線 3V210-08（DC24V） 2×1只 17 單電磁換向閥（二位五通）-配連接線 4V210-08（DC24V） 2×2只 18 雙電磁換向閥（二位五通）-配連接線 4V220-08（DC24V） 2×1只 19 雙電磁換向閥（三位五通）-配連接線 4V230-08（DC24V） 2×1只 20 單氣控?fù)Q向閥（二位五通）-配連接線 4A210-08 2×2只 21 雙氣控?fù)Q向閥（二位五通）-配連接線 4A220-08 2×2只 22 順序閥 本公司設計制造 2×1只 23 行程閥（按鈕）不帶鎖 MOV-3A 2×1只 24 或門型梭閥（有機玻璃） 本公司設計制造 2×2只 25 快速排氣閥 KP-L8 2×2只 26 單向閥（有機玻璃） 本公司設計制造 2×2只 27 單向節流閥 RE-02 2×2只 31 機控行程閥(其一改垂直方向，A口朝上) MOV-2 2×2只 其一只裝在缸體上 32 氣壓自動開關（0.5-1.0MPa） 2×1只 33 雙齒輪齒條同步機構 本公司設計制造 2×1付 35 電器 PLC直流電源單元（DC：24V） 2×1只 裝在臺上AC:220V/DC:24V 36 PLC編程器控制單元 可根據用戶要求配置 2×1只 裝在臺上，標配:三菱FX1s-14MR 37 PLC電器輸入單元 2×1只 裝在臺上 38 PLC電器輸出單元 2×1只 裝在臺上 輸出:DC24V 39 繼電器控制輸出單元 2×1只 裝在臺上 輸出:DC24V 41 單元電器連接電纜 2×3條 其中電源連接2條 42 220V電源線 2×1條 43 墻壁插座 四位250V、10A 2×1只 44 PLC編程通訊電纜 可根據用戶要求配置 2×1條 45 工具配件盒 專用工具配件箱 菲力格-300 300×200×62 2只 46 螺絲刀6×100(一字、十字)、 尖嘴鉗、螺絲刀3× 80(一字、十字)、 卷筆刀、活動板手150×19、 剪刀、內六角扳手M4、M5、M6、氣管助拔器 各2只 47 三通及L形支架（T型三通） Ø6、 12只 48 五通及L形支架 Ø6 8只 49 氣孔塞頭 Ø6 50只 50 內六角螺絲M6×15=20只 M6×25=20只
鋁槽T形螺母 30只2套 51 Y型減徑三通Ø8-2×Ø6 1只（氣泵上）生料帶1個、 保險絲2.5A 5只微動行程開關（配件）2只、皮管定位壓板4只601-Ø6、602-Ø6氣動彎頭 各1只 2套 52 資料 實驗指導書 本公司設計制造 2冊 53 軟件光盤 PLC編程軟件及應用程序 1碟
