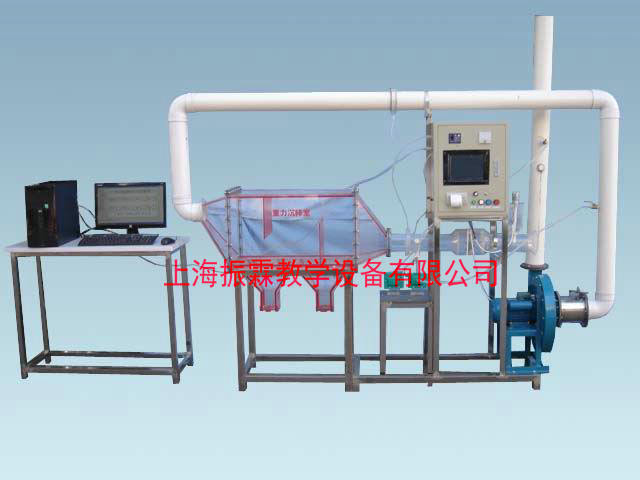

一、數據采集重力沉降室的原理：

　　重力沉降室是一種最古老最簡易的除塵裝置。其原理是當含塵氣體進入空室后，利用塵粒自身重力作用使之自然沉降，從而與氣流分離。這種除塵裝置的主要優點是結構簡單，價格低廉，耗能少，適用于凈化那些密度大、粒徑粗的粉塵。對于30~50μm的粉塵，去除效率可達60%~80%，但對于小于5μm的粉塵，凈化效率幾乎等于零。目前僅能作為高效除塵器的預處理裝置。本實驗系統主要用于演示重力沉降過程的原理。

二、數據采集重力沉降室的主要技術參數及指標：

　　1、環境溫度：5℃～40℃、

　　2、最大氣體流量=50-200m3/h

　　3、粒徑大于30~50μm的粉塵，除塵效率：60%~80%

　　4、壓力損失約：50~130Pa

　　5、氣流速度：0.8~6m/s

　　6、沉降室長×寬×高=900mm×500 mm×550mm

　　7、裝置總外形尺寸：長×寬×高=2000mm×500 mm×1500mm

　　8、電源 220V單相三線制 功率1300W

三、數據采集重力沉降室的主要配置：

　　1、在線進、出粉塵濃度檢測系統(日本進口傳感器)2套：4-20MA輸出、測量范圍0-2000PPM,分辨率1PPM、測量范圍0-2000PPM,分辨率1PPM;

　　2、在線風壓、風量及風速檢測系統1套：壓力傳感器1套：遠傳顯示，量程0-10Kpa、輸出4-20MA;風量、風速測量精度：±1%;

　　3、風管內在線溫度、濕度檢測系統1套：遠傳顯示、溫度量程-40-100℃、濕度量程0-100RH%、輸出4-20MA(4線制)、供電9-36VDC;

　　4、采用10.4寸彩色液晶觸摸屏、微型打印機1套：熱敏打印、打印速度50mm/s(MAX)、分辨率8點/mm和384點/行、有效打印寬帶48mm;

　　5、計算機通訊接口、實時記錄歷史數據和實時曲線、數據處理軟件：

　　6、重力沉降室1套、透明有機玻璃材質、壁厚10mm、含卸除灰塵裝置;

　　7、有機玻璃粉塵自動加料裝置1套：立式加料;

　　8、氣塵靜態混合器1套：采用箱式靜態混合器;

　　9、人工監測進出口2組、測壓環2組、透明測壓軟管1批;

　　10、離心通風機1臺：電源電壓：220V、功率1.1Kw、轉速2900r/min;

　　11、變頻器1套：控制風機轉矩調節風量大小;

　　12、電源控制系統：雙面亞光密紋噴塑電控箱1只、漏電保護器、帶燈自鎖按鈕開關、

　　13、 Ø 110連接管路及控制球閥

　　14、不銹鋼框架實驗臺(38mm×38mm不銹鋼方管、配腳輪均為萬向輪帶禁錮腳)等組成。

四、數據采集重力沉降室的軟件組成：

　　公司提供與本裝置的實物配套使用3D交互式動態仿真軟件1套、(虛擬實訓系統)。

　?、?、3D軟件界面并有工具欄項目內容：⑵、3D仿真演示軟件與設備使用內容完全一致;⑶、3D仿真軟件屏幕大小尺寸可以編程;⑷、整套軟件與設備實驗過程流程動畫。
