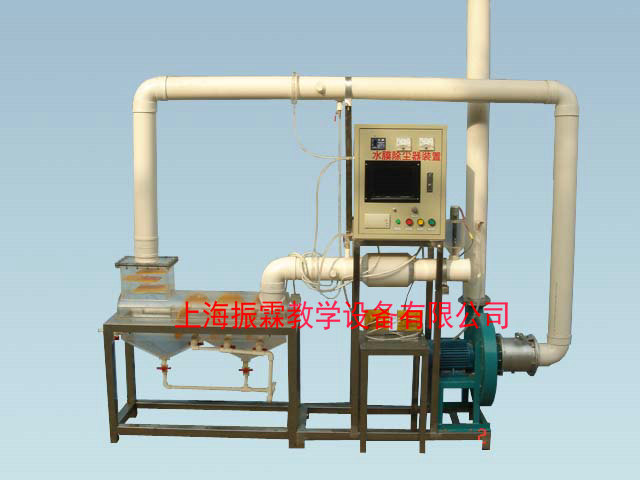

一、數據采集臥式旋風水膜除塵器的特點及用途：

　　臥式旋風水膜除塵器又稱旋筒水膜除塵器，屬濕式除塵器，系利用水膜捕集塵粒的一種除塵設備。其特點有：除塵效果好。由于洗滌過程有多種機理起作用，除與過濾的主要機理相同外，還有蒸氣凝結促進細微顆粒凝并，且被捕集的塵粒不會二次飛揚，因此效率高;操作靈活性較大。可按需調節液氣比或氣速，以適應氣流量、含塵濃度等工況的變化;產生泥漿或廢液，處理比較麻煩，容易造成二次污染;可能存在嚴重的腐蝕，對有些設備容易發生堵塞。常用于冶金、機械等行業中清除非粘固性及非纖維性灰塵。

二、數據采集臥式旋風水膜除塵器的技術參數：

　　1、環境溫度：5℃～40℃、

　　2、動力裝置布置為負壓式;

　　3、系統壓力損失為0.5~0.75KPa;

　　4、氣體流量300m3/h

　　5、液體循環利用，無外排污水;

　　6、入口氣速15~20m/s;

　　7、除塵效率>90%;

　　8、噴水壓力30~50kPa;

　　9、耗水量0.1~0.3L/m3;

　　10、壓力損失為0.5~0.75 kPa ;

　　11、最高允許進口濃度為2g/m3

　　12、氣體的含塵濃度：<5g/m3

　　13、裝置外形尺寸：長1900mm寬500mm高1800mm、

　　14、工作電源：AC220V±10%、50Hz，單相三線制，功率1500W;安全保護：具有接地保護、漏電保護、過流保護;

　　15、電源線路及控制線的安裝：須使用環保阻燃電氣配線槽，規范整理符合國家標準，具有絕緣等特點，布線整齊，安裝可靠，便于查找、維修和調換線路;、

三、數據采集臥式旋風水膜除塵器的主要配置：

　　1、在線進、出粉塵濃度檢測系統(日本進口傳感器)2套：4-20MA輸出、測量范圍0-2000PPM,分辨率1PPM、測量范圍0-2000PPM,分辨率1PPM;

　　2、在線風壓、風量及風速檢測系統1套：壓力傳感器1套：遠傳顯示，量程0-10Kpa、輸出4-20MA;風量、風速測量精度：±1%;

　　3、風管內在線溫度、濕度檢測系統1套：遠傳顯示、溫度量程-40-100℃、濕度量程0-100RH%、輸出4-20MA(4線制)、供電9-36VDC;

　　4、采用10.4寸彩色液晶觸摸屏、微型打印機1套：熱敏打印、打印速度50mm/s(MAX)、分辨率8點/mm和384點/行、有效打印寬帶48mm;

　　5、計算機通訊接口、實時記錄歷史數據和實時曲線、數據處理軟件：

　　6、1、臥式旋風水膜除塵器1套、透明有機玻璃材質、壁厚6mm、含水槽1套;

　　7、1貯液箱1只、白色PP板材質、厚度10mm，500×500×500mm、底板上安裝有放空閥，方便將水排凈;

　　8、防腐蝕提升磁力水泵1臺、流量：27～32(L/min)、揚程：3.1～4.3(m)功率30W;

　　9、有機玻璃粉塵自動加料裝置1套：立式加料;

　　10、氣塵靜態混合器1套：采用箱式靜態混合器;

　　11、人工監測進出口2組、測壓環2組、透明測壓軟管1批;

　　12、離心通風機1臺：電源電壓：220V、功率1.1Kw、轉速2900r/min;

　　13、變頻器1套：控制風機轉矩調節風量大小;

　　14、電源控制系統：雙面亞光密紋噴塑電控箱1只、漏電保護器、帶燈自鎖按鈕開關、

　　15、 Ø 110連接管路及控制球閥

　　16、不銹鋼框架實驗臺(38mm×38mm不銹鋼方管、配腳輪均為萬向輪帶禁錮腳)等組成。
