一、建筑給排水綜合演示模型的實驗目的要求：

　　1、了解各種衛生設備的構造;

　　2、掌握排水系統中橫管、立管水氣流現象的基本規律;

　　3、了解排水系統中衛生器具水封的作用及其破壞原因;

　　4、通過排水系統的實驗，加深對臨界流量的認識;

　　5、了解引起水質回流污染的原因;

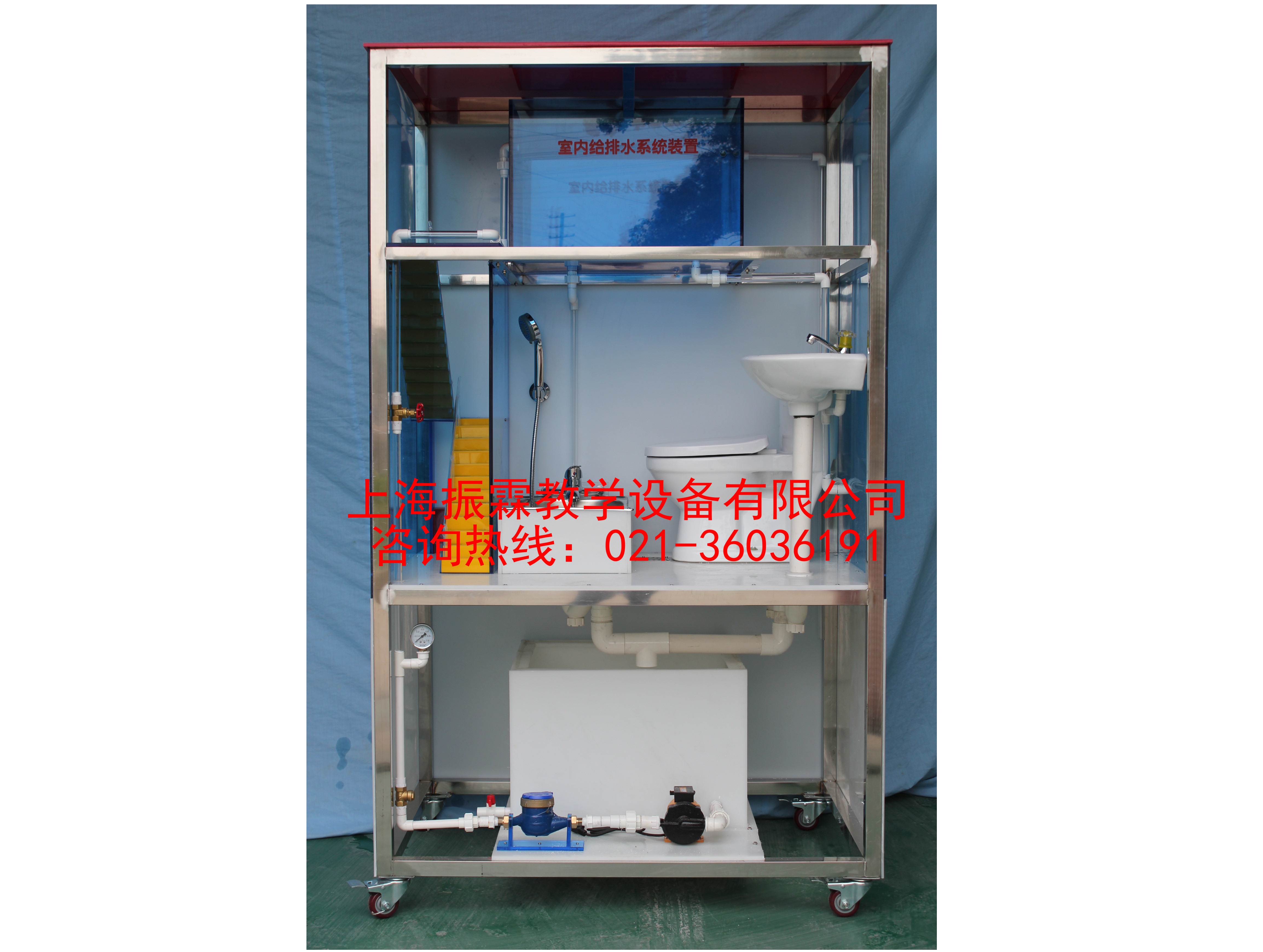

二、建筑給排水綜合演示模型的實驗裝置：

　　排水系統中每段橫管、用于測定排水系統中各點的系統給水來自一層水池，水泵從水池抽水送入頂層水箱，在水泵的出水管上設有截止閥，以便控制系統的給水出水壓力，實驗裝置的各層均設有衛生設備(洗臉盆、坐便器、浴盆等)，在排水管道的節點處分別設置了等徑三通、異徑三通、異徑斜三通、等連接配件，在伸頂用于控制排水立管的通水量。

三、建筑給排水綜合演示模型的主要技術指標及參數：

　　1、環境溫度：5℃～40℃

　　2、裝置外形尺寸：1400mm×800mm×2000mm

　　3、工作電源：AC220V±10%、50Hz，單相三線制，功率370W，安全保護：具有接地保護、漏電保護、過流保護、

四、建筑給排水綜合演示模型的主要配置：

　　1、洗澡間包括：透明有機玻璃材質、壁厚10mm，規格：1000×700×1000mm;

　　2、浴缸1套、304不銹鋼材質、規格：300×250×250mm;

　　3、洗臉盤1套、小型陶瓷材質、含304不銹鋼水

　　4、座便器1套、小型陶瓷材質

　　5、有機玻璃樓梯、有機玻璃材質、壁厚6mm，

　　6、配有白色PP材質循環水箱1只、

　　7、循環小水泵1臺、功率120W，

　　8、配有高位水箱1只：透明有機玻璃材質、壁厚10mm，規格：600×500×400mm;

　　9、水表及壓力表各1只、(指針式)

　　10、配套UPVC連接管道和閥門(中財品牌)。

　　11、不銹鋼框架實驗臺(40mm×40mm不銹鋼方管、配腳輪為萬向輪帶禁錮腳)等組成。

五、建筑給排水綜合演示模型的軟件組成：

　　公司提供與本裝置的實物配套使用3D交互式動態仿真軟件1套、(虛擬實訓系統)。

　?、?、3D軟件界面并有工具欄項目內容：⑵、3D仿真演示軟件與設備使用內容完全一致;⑶、3D仿真軟件屏幕大小尺寸可以編程;⑷、整套軟件與設備實驗過程流程動畫。
