一、三相生物流化床(10～20L/h)的實驗目的和原理：

　　三相生物流化床是氣、液、固三相直接在流化床體內進行生化反應，不另設充氧設備和脫膜設備。載體表面的生物膜依靠氣體的攪動作用，使顆粒之間激烈摩擦而脫落。充氧方式有減壓釋放空氣充氧和射流曝氣充氧等形式。由于有時可能有少量載體被帶出床體，因此在流程中通常有載體(含污泥)回流。

二、三相生物流化床(10～20L/h)的主要技術指標及參數：

　　1、處理水量：10～20L/h

　　2、床內污水停留時間：4～8h

　　3、沉淀池污水停留時間：1.85～3.7h

　　4、三相生物流化床 DN200 H1500 H總=1770(內有導流管)

　　5、A載體可選用輕質陶粒Ø1.3mm

　　6、B載體可選用空心塑料(聚乙烯、聚丙烯)圓小球

　　7、裝置外形尺寸：1200mm×400mm×2100mm

　　8、工作電源：AC220V±10%、50Hz，單相三線制，功率500W，安全保護：具有接地保護、漏電保護、過流保護、

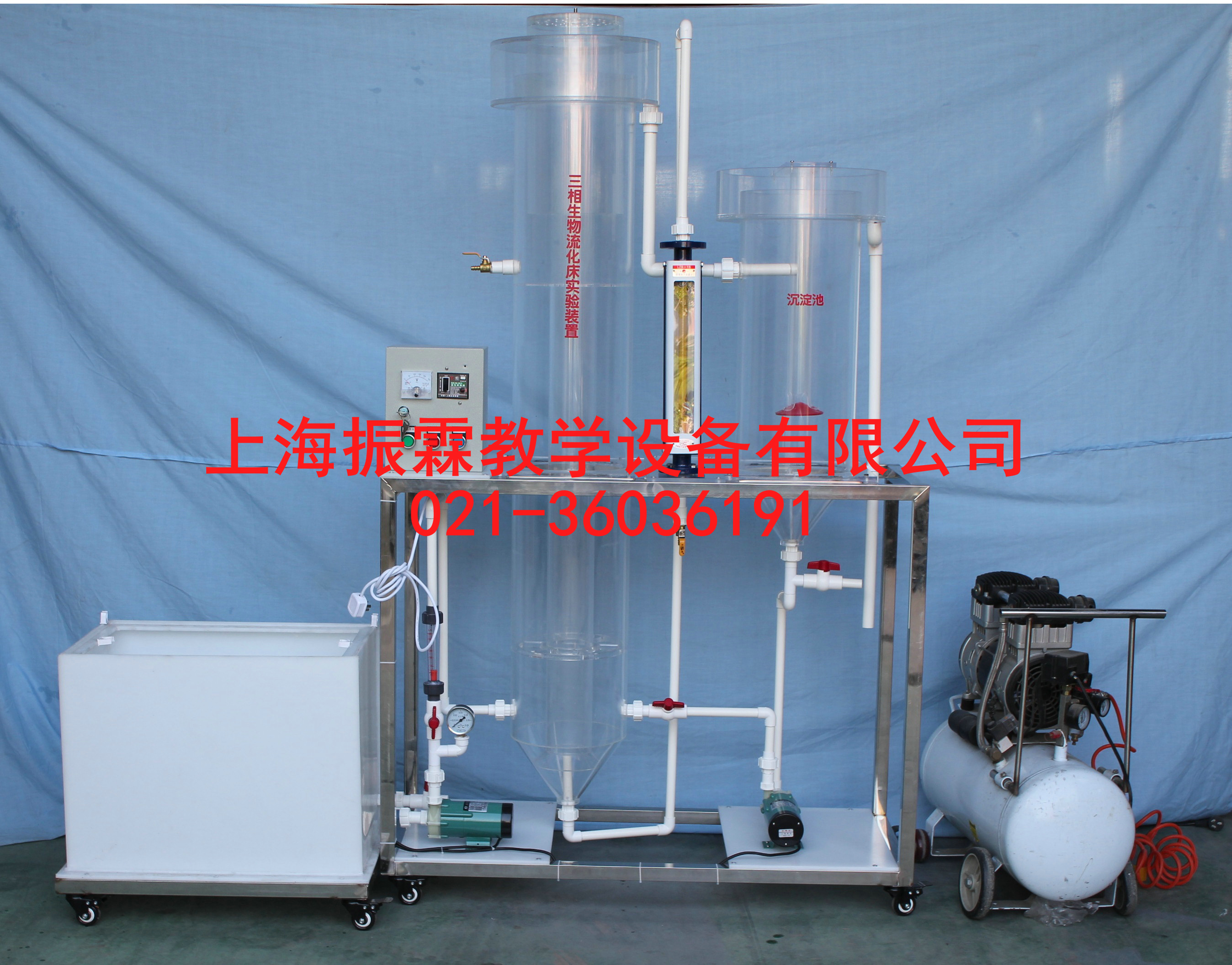

三、三相生物流化床(10～20L/h)的主要配置：

　　1、原水箱1只：白色PP板材質、厚度10mm，400×400×500mm、底板上安裝有放空閥，方便將水排凈;

　　2、清水箱1只：白色PP板材質、厚度10mm，200×400×500mm，底板上安裝有放空閥，方便將水排凈;

　　3、配原水箱攪拌電機1臺、304不銹鋼攪拌槳1套;(功率25W、轉速120rpm)、(含調速器1只)

　　4、生物流化床1套、透明有機玻璃材質、壁厚7mm，Ø200×1500mm、含空心塑料圓小球1套、

　　5、豎流式沉淀池 1套、透明有機玻璃材質、壁厚7mm，Ø250×400mm、

　　6、防腐蝕提升磁力水泵1臺、流量：27～32(L/min)、揚程：3.1～4.3(m)功率30W;

　　7、空氣壓縮機1臺、電源：AC220V、功率：550 W、最大氣量：36L/min，氣量容積8L、

　　8、防腐蝕污泥回流泵1臺、流量：16～19(L/min)、揚程：2.7～3.4(m)功率20W;

　　9、流量測量與調節(jié)：轉子流量計1只、(6～60L/ h)

　　10、電源控制系統：雙面亞光密紋噴塑電控箱1只、漏電保護器、電壓表、帶鎖按鈕開關、線管等組成，

　　11、配套UPVC連接管道和閥門(中財品牌)。

　　12、不銹鋼框架實驗臺(30mm×30mm不銹鋼方管、配腳輪為萬向輪帶禁錮腳)等組成。

四、三相生物流化床(10～20L/h)的軟件組成：

　　公司提供與本裝置的實物配套使用3D交互式動態(tài)仿真軟件1套、(虛擬實訓系統)。

　?、拧?D軟件界面并有工具欄項目內容：⑵、3D仿真演示軟件與設備使用內容完全一致;⑶、3D仿真軟件屏幕大小尺寸可以編程;⑷、整套軟件與設備實驗過程流程動畫。
