給水處理構筑物動態模型實驗的目的是配合給水處理所講授的相關內容，直觀了解構筑物型式、內部構造、水在構筑物內的流動軌跡，加深對所學內容的理解。

　　通過本實驗，希望達到下述目的：

　　1、通過實驗，進一步了解水力循環澄清池的構造和工作原理;

　　2、通過觀察礬花和懸浮層的形成，進一步明確懸浮層的作用和特點;

　　3、 熟悉水力循環澄清池運行的操作方法。

二、水力循環澄清池裝置的主要技術指標及參數：

　　1、環境溫度：5℃～40℃

　　2、處理水量：0.13～0.2L/h

　　3、水在池中停留時間：1～1.2h

　　4、原水流量：泥渣流量=1∶3～4

　　5、噴嘴流速：3～5m/s

　　6、設計進、出水濁度：

　　進水：濁度 80º～100º 出水：10º～20º

　　進水：pH值 6～8 出水：6～8、

　　7、有機玻璃澄清池尺寸：Ø400mm×500mm、

　　8、裝置外形尺寸：800mm×500mm×1500mm、

　　9、工作電源：AC220V±10%、50Hz，單相三線制，功率200W，安全保護：具有接地保護、漏電保護、過流保護;

三、水力循環澄清池裝置的主要配置：

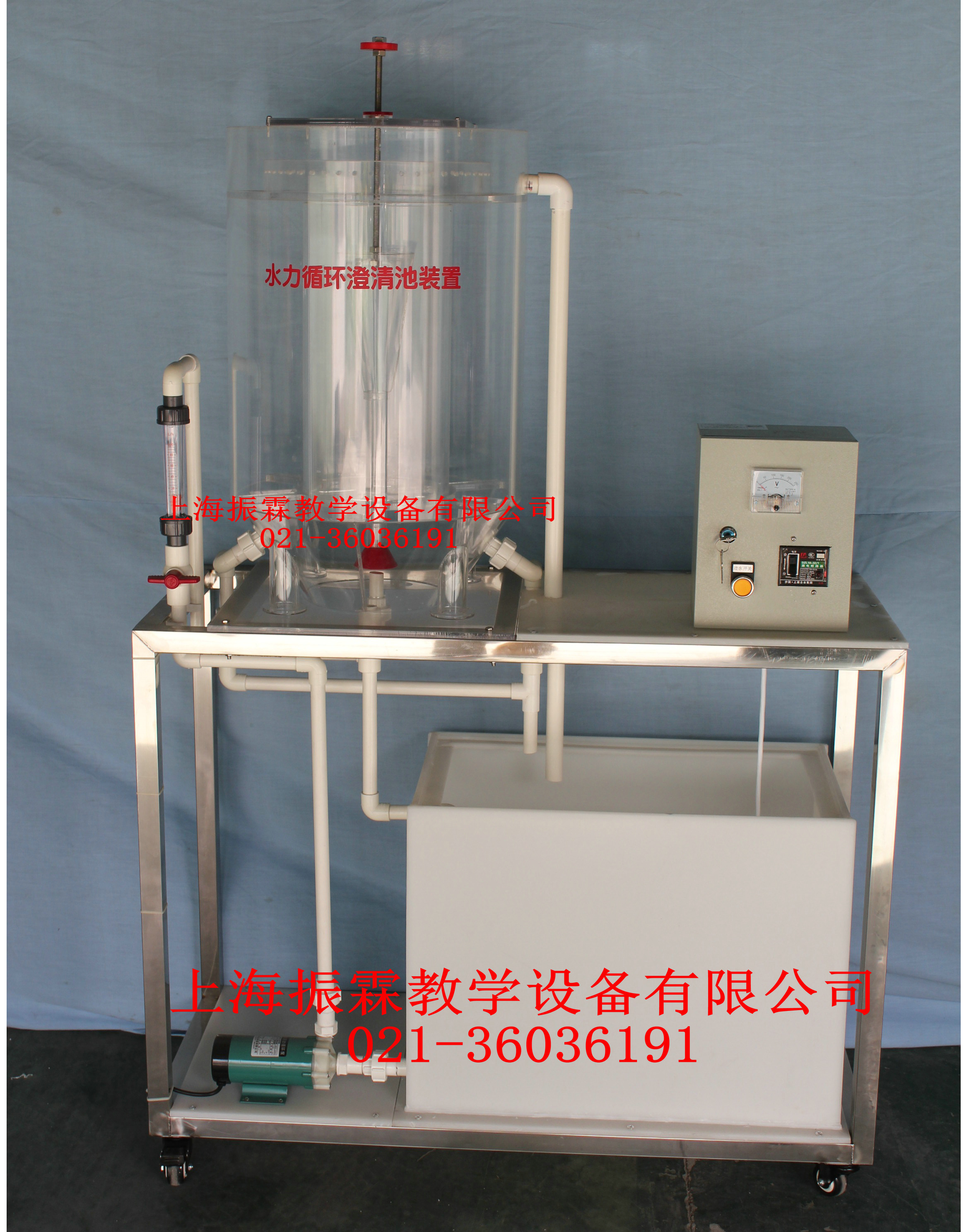

　　1、水力循環澄清池、透明有機玻璃材質、壁厚8mm，Ø400mm×500mm，包含池體、進水管、噴嘴、喉管、喇叭口、第一反應池、第二反應池、泥渣濃縮室、分離室、集水渠、出水管、排泥管等;

　　2、防腐蝕進水泵1臺：流量：27～32(L/min)、揚程：3.1～4.3(m)

　　3、原水箱和清水箱：白色PP板、厚度10mm，底板上安裝有放空閥，方便將水排凈。

　　4、流量測量與調節：轉子流量計，污水流量1個(量程60-600L/H);

　　5、實驗臺面(10mm厚PP白色板)、

　　6、原水箱配電機攪拌1臺、304不銹鋼攪拌槳1套;(功率25W、轉速150rpm)、

　　7、防腐蝕進水泵1臺：流量：27～32(L/min)、揚程：3.1～4.3(m)

　　8、電源控制系統：雙面亞光密紋噴塑電控箱1只、漏電保護器、電壓表、帶鎖按鈕開關、線管等組成，

　　9、配套UPVC連接管道和閥門(中財品牌)。

　　10、不銹鋼框架實驗臺(30mm×30mm不銹鋼方管、配腳輪為萬向輪帶禁錮腳)等組成。

四、水力循環澄清池裝置的軟件組成：

　　公司提供與本裝置的實物配套使用3D交互式動態仿真軟件1套、(虛擬實訓系統)。

　?、拧?D軟件界面并有工具欄項目內容：⑵、3D仿真演示軟件與設備使用內容完全一致;⑶、3D仿真軟件屏幕大小尺寸可以編程;⑷、整套軟件與設備實驗過程流程動畫。
