ZL-DT23型實訓組合電梯教學實驗設備

實訓組合電梯教學實驗設備為了滿足廣大院校的電氣及工業自動化專業實訓要求。作為一種控制對象模型，采用了組合結構形式，具有功能實用，性能可靠等優點。可以滿足不同PLC控制器，單片機控制系統，ARM控制系統的控制需求。

本模型具有強大的組合功能可以自由將電梯機構、硬件電路組合成2-7層的電梯控制對象。甚至，將兩臺電梯組合成雙聯電梯，以及3臺以上的群控電梯。讓學生有一個從簡單到復雜的學習訓練過程。和滿足院校師生的軟件編程控制要求。作為一種控制對象，本電梯模型提供了標準的接線端口，學生可以按圖索驥，自由探索實驗。實訓組合電梯模型的硬件基本輸入點可達24點，基本輸出點可達30點。為輸入點及輸出點的邏輯對應關系的編程提供了廣闊的空間。轎廂的定位采用了一體化的光電碼盤技術，具有定位精確，結構簡單，原理性強。

一、實訓組合電梯教學實驗設備簡介：
本模型無論從電路到機構，從硬件到軟件，均采用了簡約的設計理念，實用可靠的原則。
本模型共為七層。配合不同的控制器，可以實現電梯的自動平層、自動開關門、順向響應轎內外呼梯信號等基本功能。它采用了直流減速電機進行轎廂的曳引拖動，及轎廂門開關。并具有極限到位保護硬件電路，防止程序錯誤對電機及其機構的損壞。以及調定直流電機的轉速滿足不同控制系統的需要。
二、實訓組合電梯教學實驗設備結構及參數：
（1）根據控制器的不同，目前我公司推出了：
松下FP-X L60七層實訓組合電梯模型主要技術參數：
1、外形尺寸：800（長）×600（寬）× 800（高）
2、控制器型號：松下FP-X L60 PLC控制器（60點）
3、拖動電機：DC：12V 減速電機
4、電梯組合實驗層數：2-7層
三菱FX1N-60 +8E 七層實訓組合電梯模型主要技術參數：
1、外形尺寸：800（長）×600（寬）× 800（高）
2、控制器型號：三菱FX1N-60 PLC控制器（60點）及8輸出點擴展單元
3、拖動電機：DC：12V 減速電機
4、電梯組合實驗層數：2-7層（有到站提示，及報警輸出功能）
三菱FX1N-60 五層實訓組合電梯模型主要技術參數：
1、外形尺寸：800（長）×600（寬）× 800（高）
2、控制器型號：三菱FX1N-60 PLC控制器（60點）
3、拖動電機：DC：12V 減速電機
4、電梯組合實驗層數：2-5層（有到站提示，及報警輸出功能）

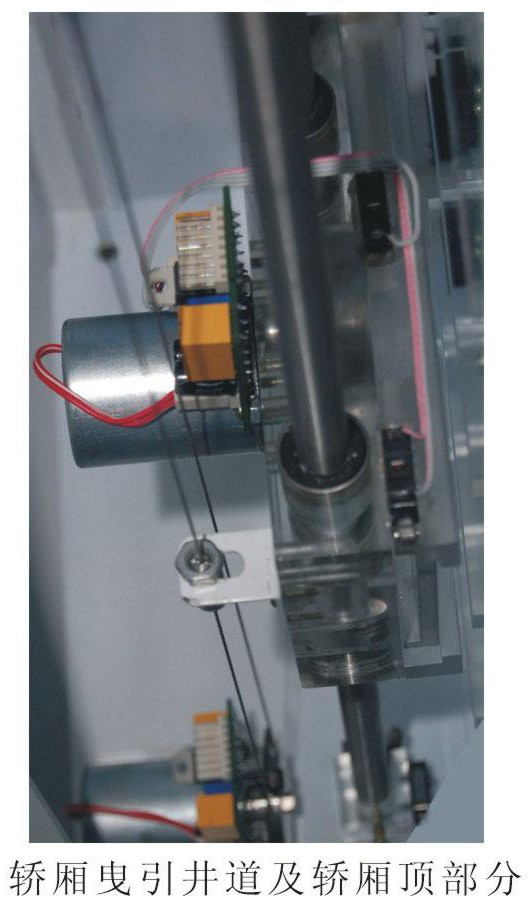

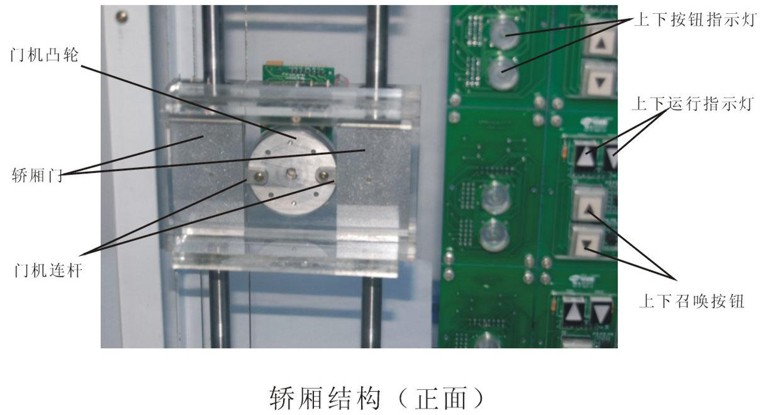

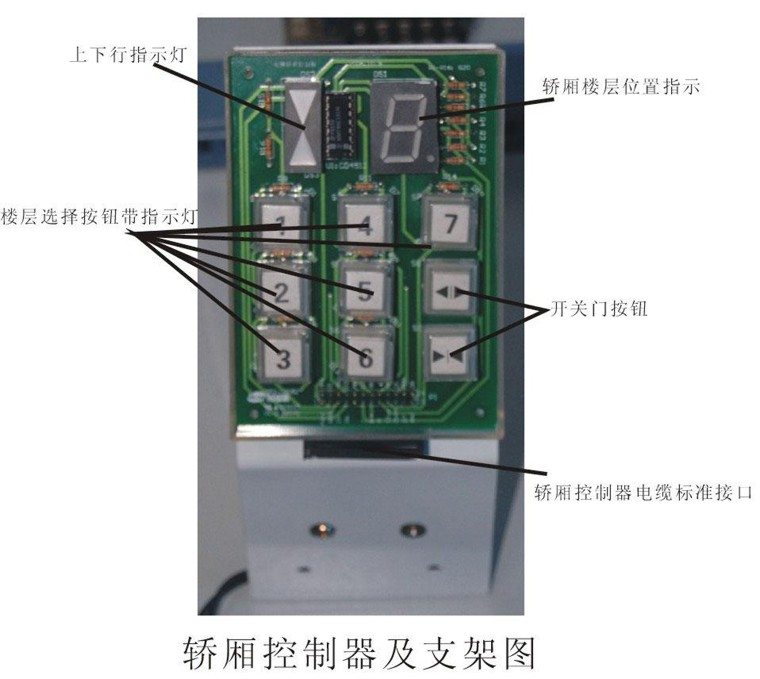

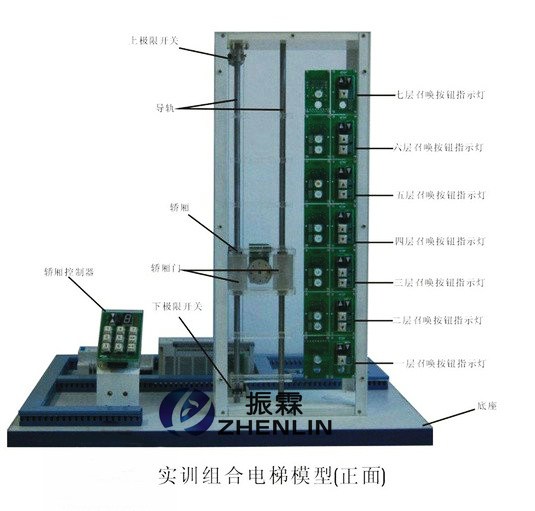

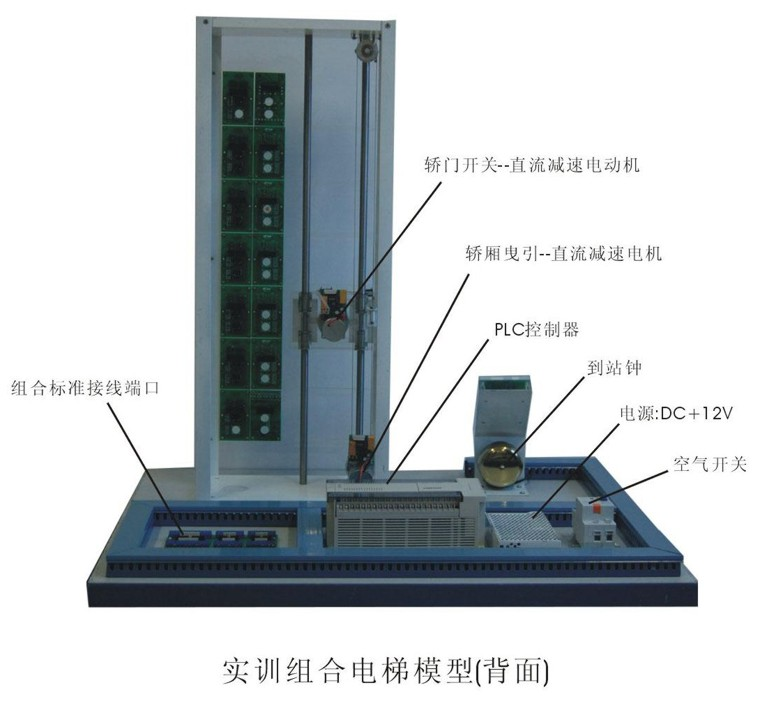

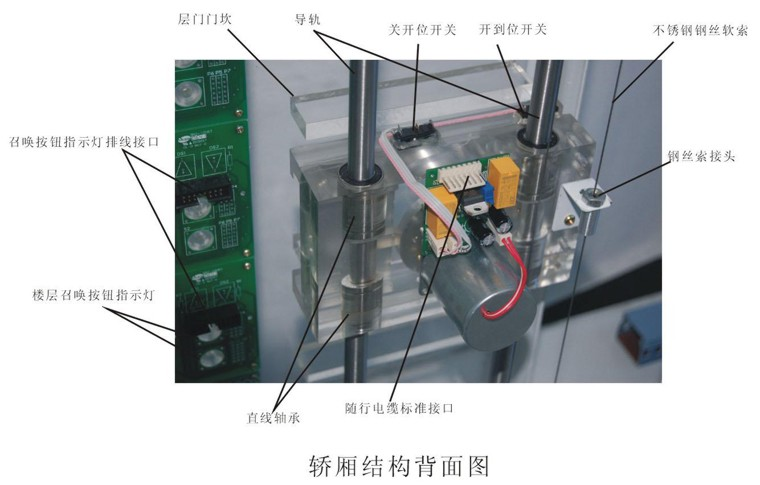

（2）電梯的外形結構：

三、實訓組合電梯教學實驗設備使用方法:
檢查整個電梯，排線是否插好，有無線路斷開，PLC是否打到RUN狀態，然后聯接電源，使電梯的通入市電220V。模型處于待機狀態，啟動空氣開關，此時，PLC通電，轎內控制面板將顯示電梯所在的樓層號。按動模型選層的內呼或外呼按鍵，電梯模型將按內、外呼按鍵指令正常運行。
選擇樓層外呼按鈕，從第一層至第七層分別選擇相應的樓層，模型電梯將按照指令進行相應樓層到達、停止、開門、關門。
選擇轎箱內部樓層呼叫，電梯同樣將會按照指令進行運行，并且在停站的情況下，可控制開門和關門。
模型電梯可進行自動運行，控制方式為：在第一層的情況下，同時按下開門和關門鍵，此時將開啟自動運行，運行方式為從第一層至第七層然后從第七曾至底層，以此重復循環；如果想停止自動運行，則可以再次同時按下開門和關門按鈕，電梯將此次循環工作完之后再停止。
在電梯的最底層，設置了一個可以調節任意高度的一樓定位開關（或樓層復位開關），用戶可以調節此滑塊的高度來選擇一層的位置，具有可調性。
四、實訓組合電梯教學實驗設備控制:
（1）電梯控制要求
1、電梯處于任意摟層都可以啟動控制。
2、當有外呼梯信號到來時，轎廂響應該呼梯信號，到達該樓層時，轎廂停止運行，轎廂門打開，延時后自動關門。
3、當有內呼梯信號到來時，轎廂響應該呼梯隊信號，到達該樓層時，轎廂停止運行，轎廂門打開，延時自動關門。
4、電梯遵循邏輯規則，如果電梯向上運行，則將會首先?？吭谌我庖粚拥南蛏现噶钊缓髨?zhí)行完所有的向上指令后，再執行向下的；同樣的，如果電梯向下運行，他將首先執行完所有的向下的召喚指令，待完成后再執行向上的；如果電梯?？吭倌骋粚蛹葻o向上的指令也無向下的指令，系統將消除所有指令等待新的指令進去。
5、電梯應具有最遠反向外呼梯響應功能。例如，電梯轎廂在一樓，而同時有二層向下外呼梯，三層向下外呼梯，四層向下外呼梯，則電梯轎廂先去四樓響應四層向下外呼梯信號。
6、電梯未平層或運行時，開門按鈕和關門按鈕均不起作用。平層且電梯轎廂停止運行后，按開門按鈕轎廂門打開，按關門鈕轎廂門關閉。
五、實訓組合電梯教學實驗設備注意事項:
在操作使用本教學電梯之前，請仔細閱讀注意事項。請嚴格按使用說明操作，避免造成不必要的損失。
（1）不要提供高于額定規格電壓的輸入電壓，以免損壞器件。本產品出廠前已連接好線路，且已調試驗收合格，使用時只需提供220V的動力電源即可。原則上，使用者最好不要隨意拆接線路。若確實需要拆接線路時，應注意各器件的工作電壓； PLC輸入各開關量用DC24V電源；PLC輸出用DC12V電源。
（2）當用戶使用本電梯自行開發應用程序演示時，用戶首先應熟悉本電梯的結構，電氣控制原理，線路的實際連接，及各器件的動作關系等。然后再自行編程調試（應有熟悉電梯運行原理的老師或電梯專業人員指導）建議用戶在原電梯程序基礎上先分步改動單個環節程序調試，調試成功后再自行整體的編程調試。
（3）本教學電梯幾乎具備了真實電梯的基本結構及功能，初學者必須在專業老師指導下實驗、調試。
（4）此電梯具有自運行功能。具體操作如下：先將電梯平層在一樓，確保無其他呼梯信號且底盤所有開關處于正常狀態的情況下按下開門和關門按鈕，則電梯便自動在一至七樓之間往返運行。若要使其停止則再次按下關門開門按鈕即可。
六、實訓組合電梯教學實驗設備配置清單(三菱)：

序號	名稱	單位	數量	備注
1	電梯井道	臺	1
2	電梯底座	臺	1
3	三菱FX1N—60MR＋8E型可編程控制器	套	1	安裝在電氣控制板上
4	到層提示電鈴	個	1	安裝在電氣控制板上
5	曳引電動機	臺	1	安裝在電梯架底部
6	曳引輪	只	1	安裝在電梯架頂部
7	一層位置清零開關	只	1	安裝在導軌已經門上
8	碼盤	個	1	安裝在曳引電動機上
9	滑輪	只	1	安裝在曳引電動機上
10	導軌	條	2	安裝在井道上
11	綱絲索	根	1	安裝在井道中
12	隨行電纜	條	5	安裝在井道中和各召喚面板上
13	樓層召喚控制電路	塊	7	安裝在各樓層外部
14	上下召喚按鈕指示電路	塊	7	安裝在各個樓層
15	轎廂操縱控制電路	塊	1	安裝在控制面板上
16	轎廂	只	1	安裝在導軌上
17	門機裝置	套	1	安裝在轎廂上
18	標準接線端口電路	塊	1	安裝在電梯架一側
19	DC12V電源板	塊	1	安裝在電氣控制板上
20	漏電脫扣器	只	1	安裝在電氣控制板上
21	極限開關（上、下）	只	2	安裝在井道上、下部
22	活扳手150mm	把	1	工具包內
23	尖嘴鉗	只	1	工具包內
24	十字螺絲刀Φ3、Φ6	只	2	工具包內
25	一字螺絲刀Φ3、Φ6	只	2	工具包內
26	502膠水	瓶	1	工具包內
27	常用螺釘	枚	若干	工具包內
28	微動開關	只	2只	工具包內
29	毛巾	條	1	工具包內
30	三菱FX1N使用手冊	冊	1	工具包內
31	專用通訊電纜MELSEC-PC＆FLEX-PC（SC——09型）	條	1	工具包內
32	三菱PLC編程軟件光碟（內含PLC控制參考程序）	碟	1	工具包內
33	教學電梯使用說明書	冊	2	工具包內

————————————————————————————————————————————————————

溫馨提示：
1、上海振霖：公司生產的教學設備產品種類多、價格實惠、質量保證、交貨迅速、售后服務周到；
2、貨品驗收：收貨時請現場檢查實訓組合電梯教學實驗設備的貨品外觀，核實實訓組合電梯教學實驗設備的型號、數量及配件，拒收處于受損狀態的實訓組合電梯教學實驗設備并及時聯系上海振霖公司；
3、質保說明：上海振霖公司將為你提供實訓組合電梯教學實驗設備產品說明書內的質保條件和質保期，在質保范圍內提供對實訓組合電梯教學實驗設備的免費維修，超出條件承諾時提供對實訓組合電梯教學實驗設備的有償維修；
4、退貨/換貨：單方面原因?qū)е碌膶?shí)訓組合電梯教學實驗設備錯誤或?qū)嵱?xùn)組合電梯教學實驗設備購買數量錯誤，造成實訓組合電梯教學實驗設備的退換貨要求，將不被接受；
5、貨期說明：實訓組合電梯教學實驗設備的發貨期為參考值，如您需要了解實訓組合電梯教學實驗設備的精確貨期，請與振霖的銷售人員聯系；
6、其他事項：如對實訓組合電梯教學實驗設備有任何疑問，請致電：021-36036191 ，我們將由專業技術人員為您解答實訓組合電梯教學實驗設備的相關疑問，我們還可以幫您推薦符合您要求的汽車底盤教學實訓設備，汽車發動機實訓設備，新能源汽車實訓設備，維修電工實訓臺，PLC可編程實訓臺，機械創新實訓臺，熱工實訓設備，電力電子電拖教學設備，電子工藝教學設備，電機實訓教學設備，全車電路汽車教學設備，汽車發動機教學設備，模電數電教學設備，單片機教學實訓設備，汽車示教板實訓設備，傳感器教學設備，智能樓宇實驗室，新能源教學實訓設備，機械構造仿真實訓設備，電梯模型教學實訓設備，制冷制熱實訓設備，環境工程實驗設備，化學工藝實驗室設備，過程控制實訓設備，熱工類教學設備，液壓氣動教學設備等相關產品！
————————————————————————————————————————————————————
