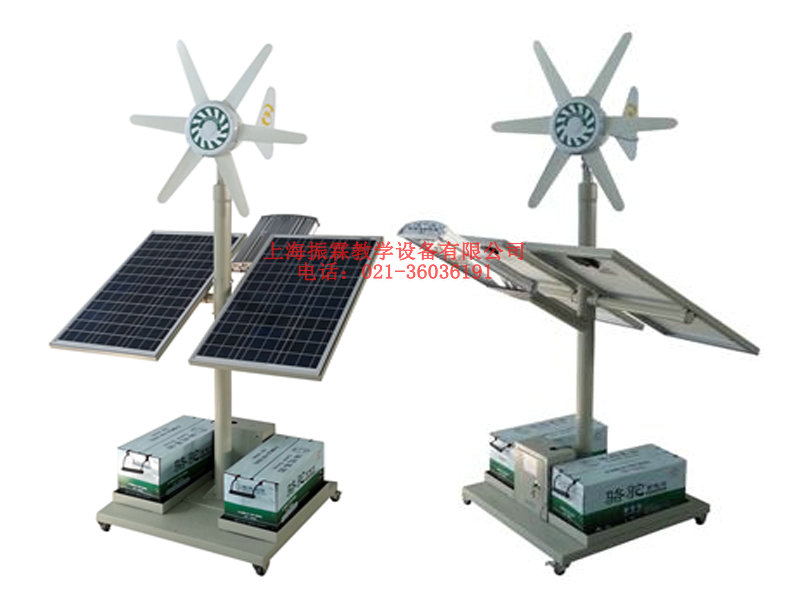

ZLNE-Y31型風光互補路燈實驗裝置
- 一、風光互補路燈實驗裝置的概述：
本產品白天利用太陽能電池板和風力發電機將太陽能及風能轉換成電能給蓄電池充電，晚上蓄電池放電使LED燈發光工作，屬于當今社會大力提倡利用的綠色能源產品。通過此產品可以幫助學生，深刻理解風光互補路燈系統的原理學習和實際工程應用技能。
風光互補路燈實驗裝置主要由：風力發電機組、太陽能電池組件、蓄電池組、風光互補控制器、LED路燈頭、LED驅動、燈桿、底座等組成。
1、產品特點
◆ 風光互補路燈實驗裝置，造型美觀大方，直接安裝作用。
◆ 所有部件均采用實物、電源接通即可工作，教學演示的同時又可深入了解各部件工件原理。
◆ 100Ah高容量免維護蓄電池、是持久亮燈的保證。
◆ 配置高性能風光互補控制系統、使系統工作更加穩定、使用更方便。
◆ 防潮、防水、防風沙；微風啟動；具有較高風能利用系數的玻璃鋼復合材料、重量輕易安裝。2、風光互補路燈實驗裝置的參數
風力發電機啟動風速：2.5米/秒
風力發電機額定風速：15 米/秒
工作模式：風光互補
風力發電額定功率：300W
太陽能板：17.5V/75Wp*2 塊
風力發電機組具有抗大風機械及電磁剎車裝置
免維護太陽能蓄電池：12V 100AH*2 塊
連續陰雨 5天環境下確保路燈點亮 10 小時以上
照度≥15Lux（直流 LED 光源每瓦的光效比交流高壓鈉燈高 8-10 倍）
風光互補控制器有延長電池壽命功效，同時具有防雷保護、反接保護、太陽能防反充保護、蓄電池開路保護、過風速和過電壓剎車保護。
燈體總高度：9米
使用環境溫度：-10℃ - +60℃
相對濕度：85%
2.1、風力發電機
最大功率（W） 300
額定電壓（V） 17
啟動風速（M/S） 2.5
保護風速（M/S） 25
風輪直徑（MM） 820
風葉數量（PCS） 6
風葉材料 塑料
機身材料 鋁合金
發電機類型 永磁電機
過充保護 短路保護
旋轉方向 順時針
2.2、太陽能電池板
組件功率：75W×2
最佳工作電壓：17.05±0.5V×2
最佳工作電流：4.22±0.10A，×2
短路電流：4.3±0.10A，×2
開路電壓：21±0.5V
2.3、風光互補控制器
工作電壓：12VDC
光伏功率：150W
風機功率：300W
充電方式：PWM脈寬調制
過放保護電壓 11V
過放恢復電壓 12.6V
輸出保護電壓 16V
卸載開始電壓（出廠值）15.5V
卸載開始電流（出廠值） 15A
控制器設有蓄電池過充、過放電保護、蓄電池開路保護、負載過電壓保護、夜間防反充電保護、輸出短路保護、電池接反保護、欠壓和過壓防震蕩保護、均衡充電、溫度補償、光控開關功能；
負載為100W以下的12V直流負載，控制單元一通道為常開輸出，另一通道為多類定時輸出（光控開、光控關，定時開、定時關，）。
2.4、LED路燈光源（路燈頭）
輸入電壓：DC8～28V；
輸出電壓：DC42～60V
驅動方式：恒流
驅動效率：≥92%
LED照明：采用14串6并方式聯接
路燈功率： 0-60W （可調）
色 溫： 5000-6500
顯 色 性： Ra>70
光 通 量： 大于2000lm
光 束 角： 140°
中心照度： 大于-30 lux
燈具規格： 550mm×300 mm×180
防護等級： IP65
2.5、蓄電池
閥控式密封鉛酸蓄電池
額定電壓：12V
額定容量：100Ah * 2節
充電方法（恒壓）
循環︰最大充電電流為5.6A
3、儲存及工作環境
遠離陽光直射（操作臺避免用于戶外）。
遠離周圍無任何腐蝕物質、油霧、鹽水、淋雨和潮濕。
遠離空氣中的塵埃或金屬粉末。
遠離機械沖擊、劇烈震動。
遠離電磁噪聲（如：電焊機、大功率設備）。
遠離放射性材料、易燃物品。
正常工作時的溫度范圍：－10℃～40℃。
二、風光互補路燈實驗裝置的安裝要求：
1、系統配置
編號 產品名稱 型號規格 數量 單位 備 注 1 風光互補控制器 12V 350W 1 只 2 太陽能電池板 17.5V 75W 2 塊 3 風力發電機 M300 1 臺 4 LED路燈 DC 40W 1 只 可調節輸出功率 5 LED恒流驅動 0-80W 1 只 6 蓄電池 12V 100Ah 1 節 7 燈桿 2.2米 1 套 8 底座、基礎 1 套 9 護套線 0.75平方 10 米 10 使用手冊 1 本
————————————————————————————————————————————————————
溫馨提示：
1、上海振霖：公司生產的教學設備產品種類多、價格實惠、質量保證、交貨迅速、售后服務周到；
2、貨品驗收：收貨時請現場檢查風光互補路燈實驗裝置的貨品外觀，核實風光互補路燈實驗裝置的型號、數量及配件，拒收處于受損狀態的風光互補路燈實驗裝置并及時聯系上海振霖公司；
3、質保說明：上海振霖公司將為你提供風光互補路燈實驗裝置產品說明書內的質保條件和質保期，在質保范圍內提供對風光互補路燈實驗裝置的免費維修，超出條件承諾時提供對風光互補路燈實驗裝置的有償維修；
4、退貨/換貨：單方面原因?qū)е碌娘L(fēng)光互補路燈實驗裝置錯誤或風光互補路燈實驗裝置購買數量錯誤，造成風光互補路燈實驗裝置的退換貨要求，將不被接受；
5、貨期說明：風光互補路燈實驗裝置的發貨期為參考值，如您需要了解風光互補路燈實驗裝置的精確貨期，請與振霖的銷售人員聯系；
6、其他事項：如對風光互補路燈實驗裝置有任何疑問，請致電：021-36036191 ，我們將由專業技術人員為您解答風光互補路燈實驗裝置的相關疑問，我們還可以幫您推薦符合您要求的新能源教學實訓設備等相關產品！
————————————————————————————————————————————————————
