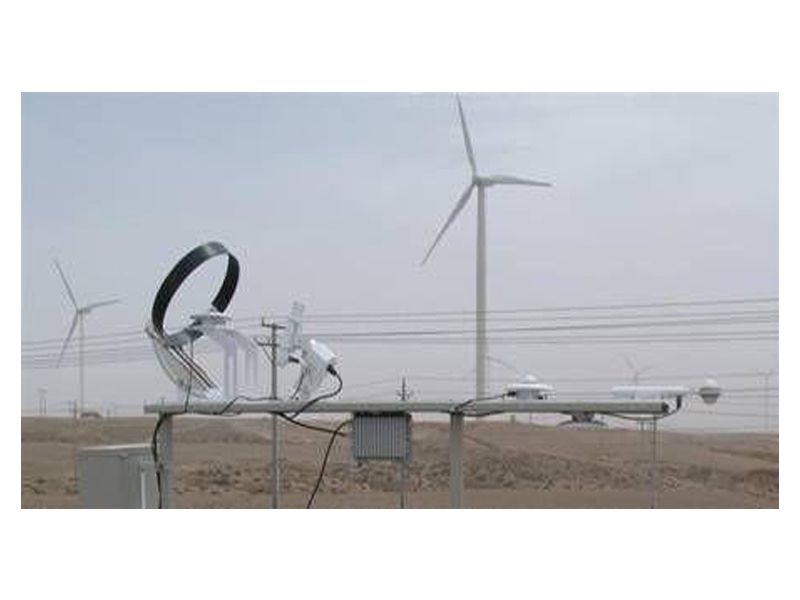

ZLNE-Y33型太陽輻射標準觀測站
- 一、標準五要素：
太陽輻射是氣象觀測指標中重要內容，根據國際氣象組織WMO標準要求，可完全適用于野外低溫極地氣候環境監測要求。太陽輻射標準觀測分為:(總輻射、散射輻射、直接輻射、反射輻射、凈全輻射), 太陽輻射分光譜觀測分為：(紫外光、可見光、紫藍光、綠光、澄紅光、紅外光)對此項內容的記錄分析將對人類研究太陽能、氣象、環境海洋、農業生態、建筑材料等起到重大作用。二、概念及技術指標：
2、1、總輻射
水平表面上，在2π立體角內所接收到的太陽直接輻射和散射太陽輻射之和稱為總輻射（短波）?？傒椛涫禽椛溆^測最基本的項目?？傒椛溆每傒椛浔恚ㄒ喾Q天空輻射表）測量。
總輻射表技術參數:
01.通道數:第1路
02.光譜范圍：280----3000nm
03.靈敏度:7～14μV／w.m-2
04.響應時間: ≤30秒(99％)
05.顯示分辨率:1W
06.內阻:約350Ω
07.穩定性:±2％
08.余弦響應:≤±7％(太陽高度角10時)
09.溫度特性:±2％(-20℃～+40℃)
10.非線性:±2％
11.重量:2.5kg
12.精度: <5%
13.測試范圍:0～4000W/m2
14.信號輸出:0～20mV
2、2、凈全輻射
由天空（包括太陽和大氣）向下投射的和由地表（包括土壤、植物、水面）向上投射的全波段輻射量之差稱為凈全輻射，簡稱凈輻射。凈全輻射是研究地球熱量收支狀況的主要資料。凈全輻射為正表示地表增熱，即地表接收到的輻射大于發射的輻射，凈全輻射為負表示地表?yè)p失熱量。凈全輻射用凈全輻射表測量。
凈全輻射表技術參數 :
01.通道數：第2路
02.光譜范圍：280-----50000nm
03.靈敏度：7～14μV／W.m-2
04.顯示分辨率：1W
05.內阻：約350Ω
06.時間響應：不大于1分鐘（99％）
07.感應面一致性：±10％
08.使用環境溫度：-45℃～+40℃
09.精度：±5％
10.重量：0.5kg
11.測試范圍：0～4000W/m2
12.信號輸出：0～20mV
2、3、直接輻射
測量垂直太陽表面（視角約0.5°）的輻射和太陽周圍很窄的環形天空的散射輻射稱為太陽直接輻射。太陽直接輻射是用太陽直接輻射表（簡稱直接輻射表或直射表）測量。
直接輻射表技術參數：
01.通道數：第3路
02.光譜范圍：280----3000nm
03.靈敏度：7～14μV／W．m-2
04.響應時間：≤30秒(99％)
05.顯示分辨率：1W
06.內阻：約100Ω
07.跟蹤精度：24小時小于±1°
08.穩定性：±1％
09.溫度特性：±1％(-20℃～+40℃)
10.重量：5kg
11.測試范圍：0～4000W/m2
12.電源電壓：DC 12V±l5％ AC 220V±l0％
13.測試精度：±2％
14.信號輸出：0～20mV
2、4、散射輻射和反射輻射
輻射中把來自太陽直射部分遮蔽后測得為散射輻射或天空輻射。感應面朝下所接所的為反射輻射。散射輻射和反射輻射都是短波輻射。這兩種輻射均用總輻射表配上有關部件加以測量。
2、4、1、散射輻射表（總輻射+遮光環裝置）技術參數
01.通道數：第5路
02.光譜范圍：280----3000nm
03.靈敏度：7～14μV／w.m-2
04.響應時間：≤30秒(99％)
05.顯示分辨率：1W
06.內阻：約350Ω
07.穩定性：±2％
08.余弦響應：≤±7％(太陽高度角10°時)
09.溫度特性：±2％(-20℃～+40℃)
10.非線性：±2％
11.重量：2.5kg
12.精度：<5%
2、4、2、反射輻射表技術參數
01.通道數：第4路
02.光譜范圍：280-----3000nm
03.靈敏度：7～14μV／w.m-2
04.響應時間：≤30秒(99％)
05.顯示分辨率：1W
06.內阻：約350Ω
07.穩定性：±2％
08.余弦響應：≤±7％(太陽高度角10°時)
09.溫度特性：±2％(-20℃～+40℃)
10.非線性：±2％
11.重量：2.5kg
12.精度：<5%
13.測試范圍：0～4000W/m2
14.信號輸出：0～20mV
三、太陽輻射記錄儀：
該記錄儀采用高性能微處理器為主控CPU，大容量數據存儲器，可連續存儲數據(存儲時間可以設定)，工業控制標準設計，便攜式防震結構，大屏幕漢字液晶顯示屏(一屏顯示多路監測要素可替代微機)，輕觸薄膜按鍵。適合在惡劣工業環境使用。具有停電保護功能，當交流電停電后，由充電電池供電，可維持72小時以上即可與微機同時監測又可以斷開微機獨立監測。
01.顯示方式:大屏幕液晶漢字及圖形顯示一屏顯示多路數據 液晶尺寸:115*65(mm)記錄儀具有先進的輕觸薄膜按鍵操作簡單實現對各路數據的實時觀測；
02.儀器尺寸:340*150*300（mm）；
03.重 量:6.5Kg，金屬外殼；
04.工作環境:-40℃～+70℃相對濕度小于90%；
05.通 道 數:5通道；
06.輸入范圍:±25Mv；
07.準 確 度:0.5%；
08.顯示方式:大屏幕漢字液晶圖形顯示
09.分 辨 率:1W/㎡ ；
10.顯示內容:日期，時間，輻射瞬時值、小時累計量及最大值、日累計量及最大值；
11.存儲內容:日期，時間，輻射瞬時值、小時累計量及最大值、日累計量及最大值；
12.供電方式:采用交直流兩用供電方式在沒有交流電現場由充電電池供電同時也可配太陽能電池對蓄電池充電可保證系統在沒電地區常年穩定工作；機內電池連續工作時間:大于3天；太陽能電池功率:15瓦(選配)；具有交流電(220V)與太陽能電池雙充電功能。AC:220V±10％ 50Hz DC:12V 可外接太陽能電池板；
13.通訊接口:標準RS232計算機通訊口；配USB/RS232轉換器可與微機USB接口通訊，配GSM無線通訊控制器，可實現數據遠程遙測。
14.測試周期:＜30mS；
15.顯示周期:10S；
16.系統軟件:太陽輻射監測軟件(符合氣象監測標準)實時顯示各路輻射瞬時值累計量（小時，日）；
17.存儲容量:＞6000條數據。
四、系統配置：
太陽輻射標準觀測站
序號 名 稱 型 號 數量 單位 1 太陽輻射記錄儀 ZLNE-Y33 1 臺 2 總輻射表 TBQ-2 1 臺 3 自動跟蹤太陽直接輻射表（日照計） TBS-2-2 1 臺 4 散射輻射表（總表+散射裝置） TBD-1 1 套 5 凈全輻射表 TBB-1 1 臺 6 反射輻射表 TBQ-2 1 臺 7 太陽輻射觀測臺架 ZLNE-Y33 1 套 8 電源線、數據通訊線及輻射表電纜 標準配置 1 套 9 太陽輻射觀測系統軟件 ZLNE-Y33 1 套 10 無線通訊控制器（可選配） GSM/GPRS 1 套 11 移動存儲控制器（可選配） FS-1 1 套
————————————————————————————————————————————————————
