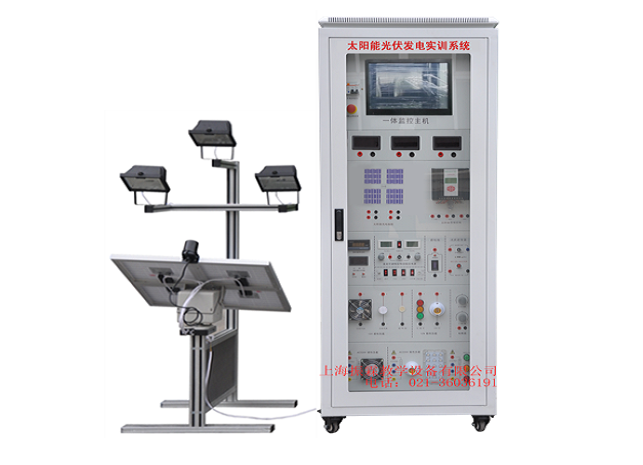

ZLNE-Y19型太陽能光伏發電實訓裝置
一、太陽能光伏發電實訓裝置的系統實訓應用范圍：
　　主要提供于職高、大學、研究生、企業技工以太陽能發電為主課題的研究和培訓。實驗系統各部分通過電纜連接，可組成一套既能演示又能動手設計、安裝、調試的光伏發電實訓系統。

二、太陽能光伏發電實訓裝置的技術參數：
2.1、太陽能電池板
　　太陽能電池板采用陣列組裝形式，主要采用4塊（或更多）小型太陽能電池板組建，可實現太陽能電池板的并接方式和串接方式，進而提供大電流或大電壓的兩種太陽能電池板組網方式。
最大輸出功率：4*10W
開路電壓：21.24V（并聯），4*21.24V（串聯）
短路電流：4*0.75A（并聯），0.57A（串聯）
2.2、自動跟蹤單元
　　光伏跟蹤單元由光伏電池組件、光線傳感器、投射燈底座支架等組成；由4塊光伏電池組件并聯組成光伏電池方陣，模擬光源：采用3盞不低于300W的投射燈安裝在支架上，采用渦輪蝸桿結構、電壓220V、最大功率不低于1500W。
　　逐日系統光源檢測部分采用數字化光源檢測技術。采用高檔CPU、光敏傳感器和硅光電池集合設計。跟蹤精度可達0.5度，同時鎖定性能良好。
　　跟蹤方式：雙軸全自動跟蹤；精度：±0.5°
　　水平回轉角度：360° ；俯仰角度：180°
　　控制器供電：DC 12V 蓄電池
　　電機供電電源：DC 12V AC-DC電源模塊
2.3、照度計
　　量程：0-225Lx、200-2250Lx、2000-22500Lx和20K-225KLx（225000Lx）自動切換量程。
2.4、含有電壓表、電流表、溫度表及濕度表
　　直流電壓表0-200V、直流電流表5A各兩只
　　交流電壓表0-500V、交流電流表5A各一只
　　溫度、濕度表:溫度測量范圍：-50℃-+70℃ 濕度測量范圍：20%-90%
2.5、蓄電池容量55Ah、電壓12V
2.6、環境監測模塊技術指標
　　含有照度計、溫度表、濕度表，單片機時鐘系統，實現時間的顯示
2.7、13寸工控一體機，帶觸摸功能
2.8、太陽能離網發電模塊技術指標
　　直流輸入電壓：9～16VDC （電壓可選）；
　　額定蔬出功率：≥300W （功率可選）；
　　輸出電壓：110/220VAC；
　　輸出波形：純正弦波；
　　輸出頻率：50Hz；
　　工作效率：≥85%；
　　功率因數：>0.88；
　　波形失真率≤5% ；
　　工作環境：溫度-20℃～50℃；
　　相對濕度：﹤90﹪（25℃）；保護功能：極性反接、短路、過熱、過載保護。
2.9、太陽能并網發電模塊技術指標
　　并模塊具有DC－DC和DC－AC兩級能量變換的結構。DC－DC變換環節調整光伏陣列的工作點使其跟蹤最大功率點；DC－AC逆變環節主要使輸出電流與電網電壓同相位，同時獲得單位功率因數。
　　系統面板設有用來測量DC、AC相關參數的多個測試端口，可測量DC-DC電壓電流變化和DC-AC逆變過程中的電壓電流及曲線變化和波形對比。
2.9.1、6級功率搜索功能
　　在自動調整的過程中，會看到LOW燈不停的閃爍，功率會由0作為起點，向最大功率點加大輸出功率，重啟最多為6次，然后進入功率鎖定狀態，鎖定時ST燈長亮。在進行6級功率搜索程序時，所需的時間為10分鐘。
　　寬電壓輸入：15-32VDC
　　輸出功率  ：400W
　　二級功率變壓轉換
　　高頻雙向并網，單向并網功能
　　高頻直接調制，AC半波合成
　　雙向并網方式：直接負載消耗，逆向傳輸AC電流
　　單向并網方式：直接負載消耗，禁止逆向傳輸AC電流
　　AC標準電壓范圍：175V～260VAC；
　　AC頻率范圍： 55Hz～63Hz/45Hz～53Hz；
　　并網輸出功率：≥400W ；
　　輸出電流總諧波失真：THDIAC <5%；
　　相位差： <1%；
　　孤島效應保護： VAC;f AC；
　　輸出短路保護：限流；
　　顯示方式： LED；
　　待機功耗：<2W ；
　　夜間功耗：<1W；
　　環境溫度范圍：-25 ℃～60℃；
　　環境濕度：0～99%(Indoor Type Design) 。
2.9.2、多頻率輸出功能，可適用于50Hz/60Hz頻率的AC交流電
　　頻率范圍：45Hz~63Hz
　　直接連接到太陽能電池板（不需要連接電池）
2.10、太陽能控制器技術指標：
控制器相關參數：（12V/24V自動切換系統）
（1）具有過充、過放、電子短路、過載保護、獨特的防反接保護等全自動控制
（2）采用了串聯式PWM充電主電路，使充電回路的電壓損失較使用二極管的充電電路降低近一半，充電效率較非PWM 高3%-6% ，增加了用電時間；過放恢復的提升充電，正常的直充，浮充自動控制方式使系統有更長的使用壽命；同時具有高精度溫度補償
（3）欠壓電壓：12.0V；×2/24V
（4）超壓保護：17V； ×2/24V
（5）過載、短路保護：1.25   倍額定電流60秒, 1.5倍額定電流5秒時過載保護動作, ≥3倍額定電流短路保護動作
（6）總額定充電電流：10A
（7）浮充：13.6V；×2/24V；（維持時間：直至降到充電返回電壓動作）
（8）控制方式：充電為 PWM 脈寬調劑
控制器主要功能：
（1）太陽能電池板工作狀態（欠壓、運行）
（2）蓄電池工作狀態（過充、過放、充電）
（3）蓄電池電量指示（25%，50%，75%，100%）
（4）輸出模式設置（普通，光控，時控）
（5）蓄電池充電電流，電壓監測。
  2.11、負載單元
（1）DC12V直流負載五組。（感性負載3組，阻性負載2組）
   1）感性負載有：12V直流風扇、12V直流電機、12V蜂鳴器
   2）阻性負載有：12V交通燈、3W LED燈
（2）AC220V交流負載四組。（感性負載1組，阻性負載3組）
   1）感性負載有：220V直流風扇
   2）阻性負載：220V交通燈.220V 3WLED燈、220V28WLED燈
（3）可調穩壓電源（0-12V，0-1A）。
根據要求可升級為0-30V、0-5A的可調恒壓恒流穩壓電源。
（4）可調電阻箱技術參數如下：
   1）阻值范圍：10歐-99.99K
   2）誤差范圍：±1%
（5）USB接口電壓輸出：可為電子設備提供5V直流穩壓電源。
2.12 、網絡分析應用模塊
　　系統組網后能對多臺裝置提供的多個數據點進行分析。
　　能判定故障原因、故障地點（包括各種短路故障和斷線故障）。
　　在系統中的某些元件或元件組合發生故障時，能對系統安全運行可能產生的影響進行分析評估。
　　能研究分析實時方式和各種假想方式下可能出現的運行狀態，用于計劃的安全校核和分析近期運行方式的變化，能進行實時、預想和歷史方式的潮流計算。
　　根據曲線穩定分析的結果，針對系統安全穩定裕度不足的運行方式，能采取調整發電、控制負荷等預防性控制措施或優化策略，能模擬保障系統安全運行有效的各種決策支持。
三、太陽能光伏發電實訓裝置可完成的實驗內容：
    實驗一太陽能電池板特性實驗系列
1-1、太陽能電池板開路電壓測試實驗
1-2、太陽能電池板短路電流測試實驗
1-3、太陽能電板I-V特性測試實驗
1-4、太陽能電池板最大輸出功率計算實驗
1-5、太陽能電池板填充因子計算實驗
1-6、太陽能電池板轉換效率測量實驗
1-7、開路電壓與相對光強的函數關系實驗
1-8、短路電流與相對光強的函數關系實驗
1-9、太陽能電池板P-V特性測試實驗
1-10、太陽能電池板暗伏安特性測試實驗
1-11、太陽能組件輸出特性測試實驗
1-12、串聯電阻對填充因子的影響測試實驗
1-13、并聯電阻對填充因子的影響測試實驗
1-14、太陽能電池光譜特性測試實驗
1-15、太陽能電池板的串聯開路電壓測試實驗
1-16、太陽能電池板的串聯短路電流測試實驗
1-17、太陽能電池板的并聯開路電壓測試實驗
1-18、太陽能電池板的并聯短路電流測試實驗
1-19、負載特性測試實驗
    實驗二太陽能自動跟蹤實驗系列
2-1、逐日系統原理實驗
2-2、太陽光跟蹤定位傳感器原理實驗
2-3、環境對光伏轉換影響實驗
2-4、跟蹤控制器操作實驗
2-5、傳動執行機構接線實訓
     2-6、太陽能光控跟蹤實驗
2-7、太陽能光控-時控跟蹤實驗
2-8、太陽能電池組件環境監測實驗
    實驗三太陽能蓄電池控制器實驗系列
3-1、太陽能蓄電池充電控制實驗
3-2、控制器充放電保護實驗
3-3、蓄電池電壓、電流測試實驗
3-4、蓄電池電量估測實驗
3-5、控制電池電流流入、輸出實驗
3-6、控制器環境溫度測量實驗
3-7、控制器光控-時控輸出實驗
    實驗四太陽能應用實驗系列
4-1、太陽能交、直流風扇實驗
4-2、太陽能路燈實驗
4-3、太陽能警示燈實驗
4-4、太陽能充電器實驗
4-5、太陽能可變阻抗負載實驗
    實驗五太陽能負載實驗系列
5-1、最大輸出電流實驗
5-2、最大輸出功率實驗
5-3、在不同恒壓狀態下電流特性
5-4、在不同恒流狀態下電壓特性
    實驗六太陽能光伏逆變器實驗系列
6-1、逆變器的工作原理分析實驗；
6-2、輸出電壓、電流測試實驗；
6-3、最大輸出功率的估算實驗；
6-4、過載或短路保護演示實驗；
6-5、輸入電壓防反接演示實驗；
6-6、輸入電壓范圍測試實驗；
6-7、轉換效率計算實驗；
————————————————————————————————————————————————————
