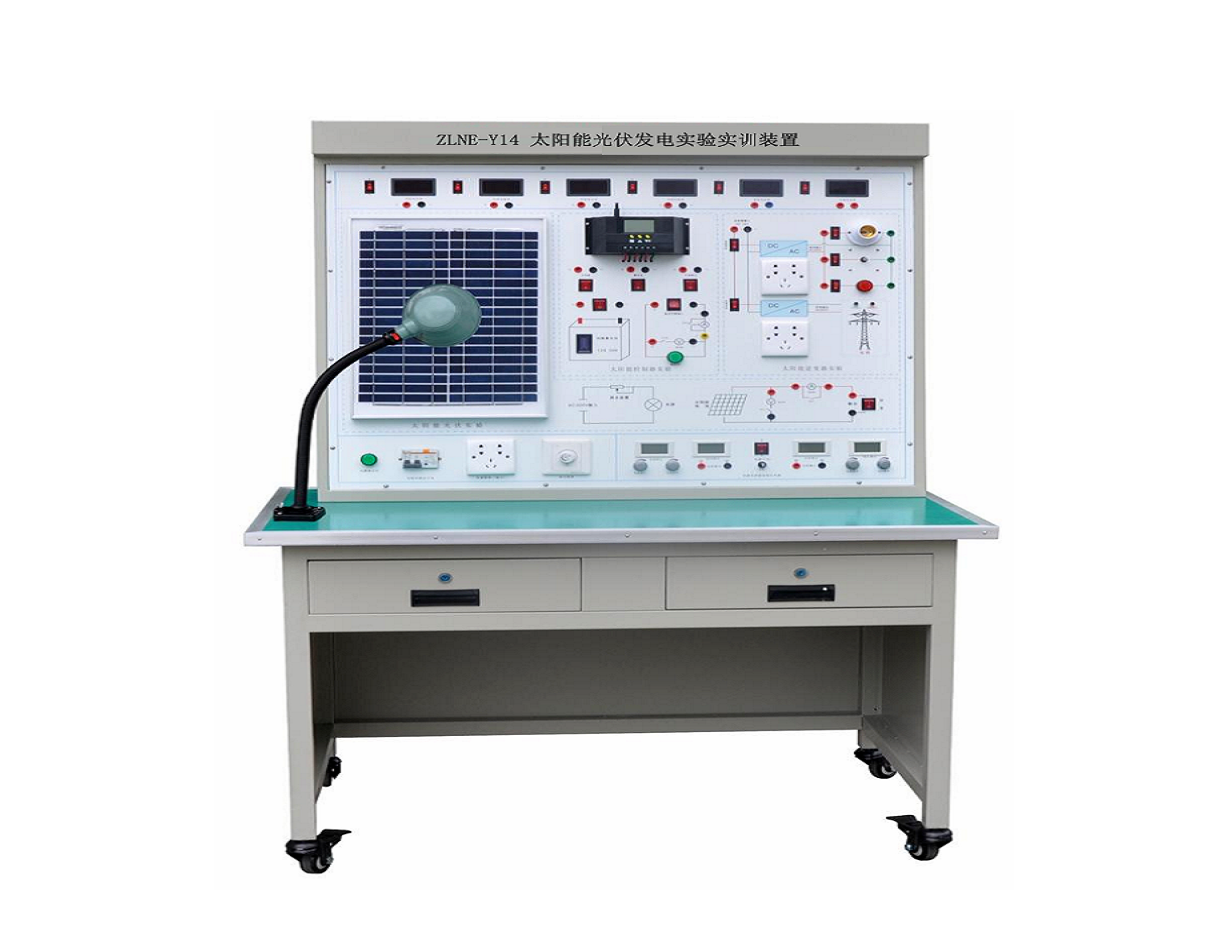

ZLNE-Y14型太陽能光伏發電實驗實訓裝置
- 太陽能光伏發電實驗實訓裝置是基于太陽能發電，電能的整流、儲存和逆變于一體的實訓裝置。系統分別由模擬太陽裝置、光伏電池、控制器模塊、離網逆變模塊、同步并網模塊、儀表監測模塊、交直流負載模塊，7個部分組成。
裝置采用串聯式PWM充電控制方式，使充電回路的電壓損失較原二極管充電方式降低一半，充電效率較非PWM高3－6%;過放恢復的提升充電，正常的直充，浮充自動控制方式有利于提高蓄電池壽命。多種保護功能，包括蓄電池反接、蓄電池過、欠壓保護、太陽能電池組件短路保護，具有自動恢的輸出過流保護功能，輸出短路保護功能。一、太陽能光伏發電實驗實訓裝置的主要技術指標及規格：
1.太陽能電池參數
◆ 峰值功率：30W
◆ 最大功率電壓：17.5V
◆ 最大功率電流：1.95A
◆ 開路電壓：22V
◆ 短路電流：2.2A
◆ 安裝尺寸：350*490*18mm
2.太陽能控制器具體功能
◆ 使用單片機和專用軟件，實現智能控制，12/24電壓自動識別系統。
◆ 采用串聯式PWM充電控制方式，使充電回路的電壓損失較原二極管充電方式降低一半，充電效率較非PWM高3－6%;過放恢復的提升充電，正常的直充，浮充自動控制方式有利于提高蓄電池壽命。
◆ 多種保護功能，包括蓄電池反接、蓄電池過、欠壓保護、太陽能電池組件短路保護，具有自動恢的輸出過流保護功能，輸出短路保護功能。
◆ 具有豐富的工作模式，如光控，光控＋延時，通用控制等模式。
◆ 浮充電溫度補償功能。
◆ 使用了大屏幕LCD液晶顯示器、充電、放電，光伏、蓄電池，負載各參數一目了然，一鍵式操作即可完成所有設置，方便直觀。
◆ 獨立的上位機軟件，保證與電腦之間良好通訊，畫面人性化，清晰、直觀、操作方便。
3.蓄電池（一般為鉛酸電池）
◆ 自放電率低
◆ 使用壽命長
◆ 深放電能力強
◆ 充電效率高 工作溫度范圍寬
◆ 增加系統停機時蓄電池電量自動測量功能
4.離網逆變器功能參數
◆ 純正弦波輸出(失真率<4%)
◆ 輸入輸出完全隔離設計
◆ 能快速并行啟動電容、電感負載
◆ 三色指示燈顯示，輸入電壓,輸出電壓，負載水準和故障情形
◆ 負載控制風扇冷卻
◆ 過壓/欠壓/短路/過載/超溫保護
◆ 輸入電壓：10-16VDC
◆ 輸出電壓：110V/220VAC
◆ 輸出功率：300W
5．負載
◆ 直流負載包括：LED燈或其它直流負載；
◆ 交流負載包括：白熾燈和交流電機等。
6.并網逆變器
并網逆變器具有DC－DC和DC－AC兩級能量變換的結構。DC－DC變換環節調整光伏陣列的工作點使其跟蹤最大功率點；DC－AC逆變環節主要使輸出電流與電網電壓同相位，同時獲得單位功率因數。
系統面板設有用來測量DC、AC相關參數的多個測試端口，可測量DC-DC電壓電流變化和DC-AC逆變過程中的電壓電流及曲線變化和波形對比。
6級功率搜索功能
在自動調整的過程中，會看到LOW燈不停的閃爍，功率會由0作為起點，向最大功率點加大輸出功率，重啟最多為6次，然后進入功率鎖定狀態，鎖定時ST燈長亮。
在進行6級功率搜索程序時，所需的時間為10分鐘。
寬電壓輸入（15-62VDC）
二級功率變壓轉換
◆ 高頻雙向并網，單向并網功能
◆ 高頻直接調制，AC半波合成
◆ 雙向并網方式：直接負載消耗，逆向傳輸AC電流
◆ 單向并網方式：直接負載消耗，禁止逆向傳輸AC電流
多頻率輸出功能，可適用于50Hz/60Hz頻率的AC交流電
◆ 頻率范圍：45Hz~63Hz
◆ 直接連接到太陽能電池板（不需要連接電池）
7.監測儀表

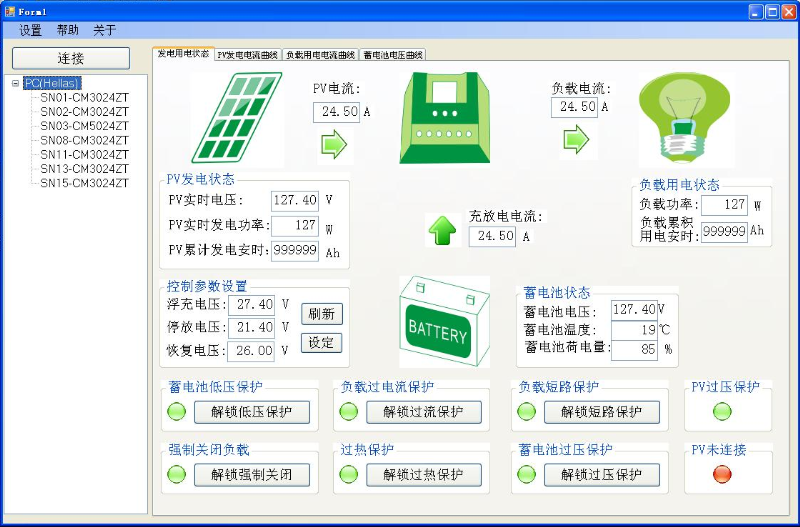

完成實驗時數據的讀取，可監測太陽能電池組的電壓和電流；蓄電池電壓、電流，并網逆變器輸出的電壓和電流；離網逆變器輸出的電壓和電流。上位機通訊聯機界面圖
二、太陽能光伏發電實驗實訓裝置的實驗項目：
實驗一 太陽能光伏板能量轉換實驗
實驗二 環境對光伏轉換影響實驗
實驗三 太陽能電池光伏系統直接負載特性實驗
實驗四 太陽能控制器工作原理實驗
實驗五 接反保護實驗
實驗六 太陽能控制器對蓄電池的過充保護實驗
實驗七 太陽能控制器對蓄電池的過放保護實驗
實驗八 控制器MPPT最大功率跟蹤及運行原理實驗
實驗九 夜間防反充實驗
實驗十 離網型逆變器工作原理實驗
實驗十一 獨立光伏發電實驗
實驗十二 并網型逆變器工作原理實驗
實驗十三 光伏并網實驗
三、太陽能光伏發電實驗實訓裝置的主要設備清單：
序號 名 稱 型 號 數量 單位 1 實驗臺 1 臺 2 太陽能電池板 1 塊 3 離網逆變電源 1 臺 4 同步逆變電源 1 臺 5 太陽能控制器 1 只 6 蓄電池 1 組 7 直流負載 1 套 8 交流負載 1 套 9 人造光源 1 套 10 穩壓電源 1 臺 11 上位機軟件 1 套 12 使用手冊 1 本
————————————————————————————————————————————————————
