一、插電式油電混合動力整車在線檢測實訓系統的產品要求：

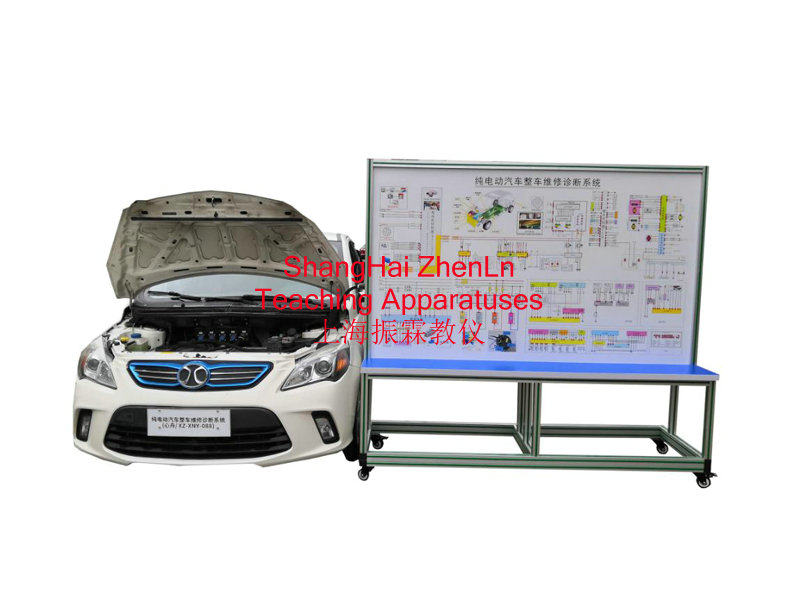

　　該設備將一臺可正常運行的 比亞迪秦插電式油電混合動力轎車(二手車) 改裝為在線檢測教具車，可實時檢測與診斷原車組合儀表控制單元、網關控制單元、P 檔電機控制單元、電機控制單元、檔位控制單元、車載充電器控制單元、DC/DC 控制單元、高壓電池 ECU 控制單元、發動機與變速器控制單元等的動、靜態信號參數。

　　適用于各類院校和培訓機構對油電混合動力整車?yán)碚摵途S修實訓的教學需要。

　　教學平臺功能包括：驅動傳動系統、動力電池和管理系統、電動轉向助力、發動機與變速器控制單元、空調和暖風系統、電動真空助力液壓制動系統、車身電氣系統的教學功能。

二、插電式油電混合動力整車在線檢測實訓系統的參數要求：

　　1、車輛技術參數

　　1.1 軸距： 2670mm ; 前輪距：1525mm;后輪距：1520mm;最小離地間隙：125mm ;

　　1.2發動機參數

　　發動機位置：前置;

　　排量：1497mL ;

　　進氣形式 ：渦輪增壓;

　　氣缸數：4個;

　　最大功率：113kW ;

　　最大功率轉速：5200 rpm;

　　最大扭矩： 240Nm ;

　　最大扭矩轉速： 1750-3500rpm ;

　　燃料類型 ：油電混合動力;

　　新能源類型: 插電混動式;

　　供油方式: 直噴 ;

　　1.3電池/電機參數

　　電機最大功率：110kW ;

　　電機最大扭矩： 250Nm;

　　電池類型： 鋰電池;

　　純電最高續航里程：100km。

　　1.4變速箱參數

　　變速箱： 6擋雙離合;

　　1.5安全配置參數

　　駕駛位安全氣囊、 副駕駛位安全氣囊、前排側安全氣囊、安全帶未系提示、安全帶限力功能、安全帶預收緊功能、前安全帶調節、高度可調、后排安全帶、后排中間三點式安全帶、中控門鎖、兒童鎖、遙控鑰匙、無鑰匙進入系統、無鑰匙啟動系統;發動機電子防盜 。

　　2、實訓臺

　　2.1整車互聯檢測實訓臺，實訓臺配置檢測端子，可對電池、電機、電控等電信號進行測量，測量面板采用4mm厚鋁塑板，檢測面板上噴繪有檢測端子名稱與電路圖，可直接在面板上檢測各控制單元管腳電信號，如電阻信號、電壓信號、頻率信號等。

　　2.2設備框架采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建，耐油耐腐蝕并易于清潔，帶自鎖腳輪裝置，底座上配有40cm的桌面，臺面鋪裝32mm厚彩色高密度復合板，方便放置資料、輕型檢測儀器等。

　　2.3★配套智能的實訓管理(要求演示)：本裝置內置智能電源管理器模塊、智能實訓管理器模塊。通過與“實訓室智能化管理平臺”和一體化智能講臺進行聯動，將實訓室的實訓設備進行物聯網組網。具體功能如下：

　　(1)設備用電智能化管理：實訓設備通電需要在實訓管理器APP中提交用電申請，教師 app端授權。避免學生隨意用電導致安全事故。

　　(2)教師實訓備課與資料上傳：教師端支持實訓備課，支持實訓電子教案、實訓任務書、電子課件、微課視頻、flash動畫等素材上傳

　　(3)學生線上預習：學生可以通過web端、app端預習教師備課內容。

　　(4)學生無紙化學習：學生可以通過實訓管理器查閱當前學習資料，如實訓任務書、實訓實操視頻錄像等，按步驟進行實訓操作.

　　智能電源管理器模塊

　　供電：220VAC 功率：10W

　　安裝方式：35mm導軌式

　　電壓量程：AC 1~300V

　　電流量程：10mA~10A

　　測量精度：電壓、電流、功率：± 1.0%;有功電度：1級

　　電流能斷能力：3A

　　通式方式：RS485

　　智能實訓管理器模塊

　　供電：12VDC，功率：25W

　　安裝方式：掛耳式

　　10吋電容觸摸屏

　　CPU 1.2G, 運存1G，EMMC 8G

　　外殼采用鋁合金CNC緊密加工，表面噴砂處理，美觀大方

　　連接“智能電源管理器”和“智能故障考核器”

　　安裝學生端APP

　　利用RFID進行身份認證登入

　　接收教師端推送的教學資源(課件PPT，實訓任務書，演示視頻等)

　　與教師端互動(舉手申請用電或舉手提問)

　　在線答題和排除教師設置的故障

　　7、智能故障考核器模塊

　　供電：DC 5V

　　功率：25W

　　安裝方式：35mm導軌式

　　通信方式：RS485

　　設故類型

　　A型：2態;B型：5態;C型：2態

　　設故線路

　　A型：16路;B型：16路;C型：8路

　　單路電流通斷能力：

　　A型：3A;B型：1A;C型：16A

　　8)擴展能力：最大可級聯99個

三、插電式油電混合動力整車在線檢測實訓系統的教學板清單：

四、插電式油電混合動力整車在線檢測實訓系統的實訓項目：

　　項目1：新能源汽車的日常維護

　　任務1：新能源車輛維護的必要性與車主自行保養項目

　　任務2：新能源車輛店內日常維護項目

　　項目2：新能源汽車的定期保養

　　任務1：混合動力車輛的保養周期與內容

　　任務2：純電動車輛的保養周期與內容

　　項目3：新能源汽車的故障診斷

　　任務1：新能源車輛診斷設備的操作使用與故障診斷流程

　　任務2：高壓驅動組件的故障排查

　　任務3：新能源整車故障排查

　　任務4：充電系統的故障排查

　　任務5：動力電池系統的故障排查
