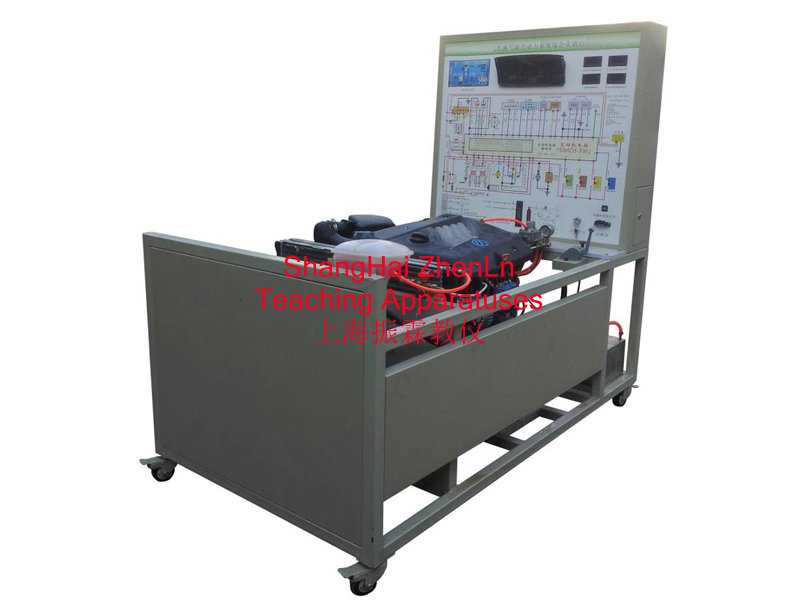

一、油氣混合動力發動機實訓臺（汽油機）的設備簡介：

　　油氣混合動力發動機實訓臺（汽油機）采用翻新 捷達王合動力汽油發動機為基礎，可運行發動機，進行起動、加速、減速等工況的實踐操作，真實展示雙燃料混合動力汽油發動機的組成結構和工作過程。

　　適用于各類院校對汽車雙燃料混合動力發動機和維修實訓的教學需要。

二、油氣混合動力發動機實訓臺（汽油機）的功能特點：

　　1.真實可運行的雙燃料混合動力汽油發動機，充分展示雙燃料混合動力汽油發動機的組成結構和工作過程。

　　2.實訓臺面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理;面板打印有永不褪色的彩色電路圖(包括發動機電控電路與燃料控制ECU系統);學員可直觀對照電路圖和雙燃料混合動力汽油發動機實物，認識和分析控制系統的工作原理。

　　3.實訓臺面板上安裝有汽車儀表與燃?xì)廪D(zhuǎn)換開關，可實時顯示發動機轉速、水溫、機油壓力燈、燃?xì)獯鎯?chǔ)量、充電指示燈等參數變化。

　　4.實訓臺面板上安裝有檢測端子、可直接在面板上檢測各繼電器、電磁閥、傳感器等管腳的電信號，如電阻、電壓、電流、頻率信號等。

　　5.實訓臺配備有油門控制裝置，可方便對發動機加速減速。發動機在怠速狀態時，只有燃油工作;在加速狀態時，油氣混合同時工作，在負荷加大時，燃?xì)饬孔兇蟆?/span>

　　6.設備檢測面板正前方底座上配有20cm的鋼制臺面，方便放置資料、檢測儀器等。

　　7.實訓臺配備有電源總開關、水箱防護罩、飛輪防護罩等安裝保護裝置。

　　8.實訓臺底座采用鋼結構焊接，表面采用噴烤漆工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。

三、油氣混合動力發動機實訓臺（汽油機）的技術規格：

　　外形尺寸：1500×1000×1700mm(長×寬×高)

　　工作電源：直流12V

　　燃油標號：依發動機型號

　　油箱容積：10L

　　工作溫度：-40℃～+50℃

　　顏色：7032

　　鋼管：40*40*3mm

　　面板機柜：1.5mm冷板沖壓成形，背面設置維修門;

　　移動腳輪：120*80mm

四、油氣混合動力發動機實訓臺（汽油機）的基本配置(每臺)：
