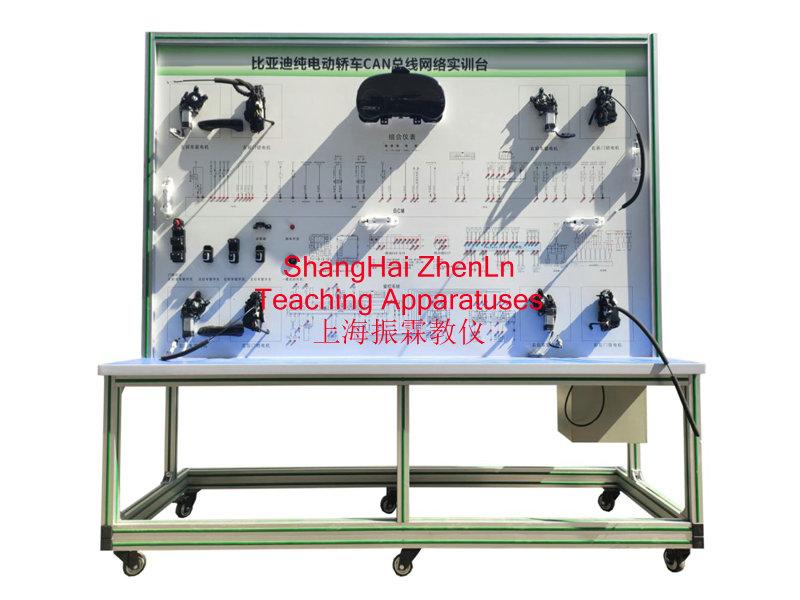

一、新能源汽車車載網絡實訓裝置的產品簡介：

　　選用純電動車CAN總線網絡系統等真實器件制作的實驗實訓臺架，可完成純電動車CAN總線網絡系統相關的實驗實訓內容。適合于各類院校對純電動車CAN總線網絡系統理論和維修實訓的拆裝與維護、結構與原理認知、系統操作、功能動態演示、故障檢測與診斷教學需要。

二、新能源汽車車載網絡實訓裝置的功能特點：

　　1.電動汽車CAN總線網絡系統(包括電機控制、電池管理系統、VCU控制器、車載充電機、儀表)，真實可運行操作,展示系統結構和原理、工作過程。

　　2.設備安裝有點火開關、帶網關通訊的整車控制器模塊、儀表模塊、電源系統模塊、車載充電機、電動機控制器、工況指示燈、電源開關、油門踏板、制動踏板、動力電機模塊與操縱開關等,各系統通過CAN國標協議通訊且正常工作,通過自制上位機軟件通過OBD診斷座可檢測與標定各系統模塊數據。

　　3.面板采用4mm厚鋁塑板，立式安裝面板UV平板噴繪打印有彩色圖板;學員可直觀對照?qǐng)D板和實物，認識和分析系統的工作原理。

　　4.面板上安裝有檢測端子、可直接在面板上檢測系統電路元件的電信號，如電阻、電壓、電流、頻率信號等。

　　5.安裝故障模擬系統，能實現低壓電路系統故障設置及診斷排除，可設置常見故障的設置及考核故障點15個。

　　6.設備框架采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建，耐油耐腐蝕并易于清潔，臺面寬40CM,臺面鋪裝32mm厚彩色高密度復合板,經久耐用不生銹，帶4個帶自鎖裝置萬向腳輪，便于移動。

　　7.配套實訓(實驗)指導書等教學資料，包含工作原理、實訓項目、故障設置及分析等要點說明。

　　8.安裝安全保護裝置：急停開關、機械式電源總開關、維修開關、轉動部位防護保護罩、高壓安全防護裝置與警告提示。

三、新能源汽車車載網絡實訓裝置的技術規格：

　　1.外形尺寸：2040×650×1800mm(長×寬×高)

　　2.面板外形尺寸：1988×1220mm(長*寬)

　　3.移動腳輪：100*60mm

　　4.工作溫度：-40℃～+50℃

　　5.驅動電機與控制器：DC72V 3kw 3000rpm(永磁同步電機)

　　6.電池：磷酸鐵鋰離子動力電池組72V50AH帶充電機(單體電池3.2V50AH，24串)

　　7.電池組管理系統(BMS)：帶CAN通訊

　　8.動力電池包顯示屏：7寸觸摸屏

　　9.高壓大電流繼電器：線圈電壓：12VDC,最大額定工作電壓：1000VDC,額定電流：400A。

　　10.工作電源：DC12V

　　11.輸入電源：AC220V±10%50Hz;

四、新能源汽車車載網絡實訓裝置的實訓(實驗)項目：

　　1.驅動電機及控制系統維護與保養、使用操作方法;

　　2.驅動電機故障診斷與維修;

　　3.電機控制系統故障診斷與維修;

　　4.電動機性能、能量管理檢測;

　　5.手動維修開關在強電回路的作用;

　　6.高壓互鎖的保護作用;

　　7.車載充電機工作原理和引腳定義，車載充電機常見故障和更換,電池充電操作;

　　8.DC-DC轉換器工作原理和引腳定義，DC-DC轉換常見故障和更換方法;

　　9.電機系統零部件組成和功能，驅動電機及控制系統控制原理;

　　10.驅動電機及控制系統控制參數測量方法;

　　11.驅動電機及控制系統常見故障和排除方法;

　　12.電子油門踏板工作原理和引腳定義，電子油門踏板常見故障和更換方法;

　　13.檔位控制器(開關)工作原理和引腳定義，檔位控制器(開關)常見故障和更換方法;

　　14.電機控制單元、電池管理單元、整車控制器VCU 、車載充電機、儀表系統CAN檢測與標定各系統模塊數據，各控制單元之間報文發送與接收驗證。

　　15.整車控制器VCU控制策略驗證與檢測。

五、新能源汽車車載網絡實訓裝置的基本配置：

　　磷酸鐵鋰動力電池包及BMS(帶CAN通訊)、高壓配電箱、VCU控制器(帶CAN通訊)、車載充電機(帶CAN通訊)、DC-DC模塊、儀表(帶CAN通訊)、國標充電插口與充電槍、電機控制器(帶CAN通訊)、電子油門總成、換擋機構總成、驅動電機(帶傳感器)、CAN卡數據線等、故障設置和考核系統、電源總開關、急停開關、電池霍爾電流傳感器、直流接觸器(包含充電繼電器、總正繼電器、總負繼電器、預充繼電器)、輔助蓄電池(12V45AH)、一體化全鋁合金型材搭建的移動臺架(2040×650×1800mm (帶自鎖腳輪裝置，帶安裝檢測端子的原理面板，面板1988×1220mm)、設備操作說明書。
