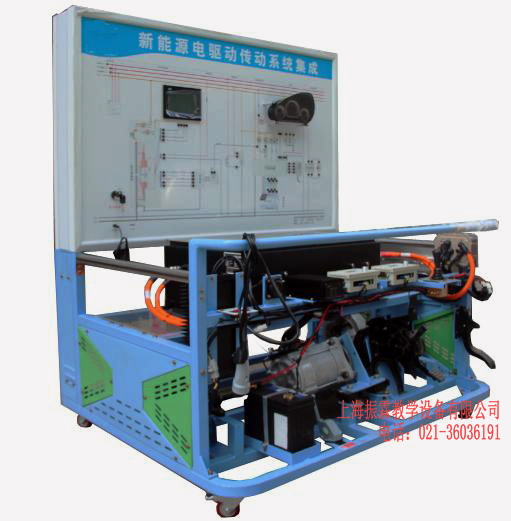

ZLXN-Y32型新能源汽車電驅動傳動系統實訓臺
- 新能源汽車電驅動傳動系統實訓臺選用國產主流新能源純電動車零部件，功能和控制方式與通用純電動車完全相同，真實地呈現了新能源電驅動系統核心零部件之間的連接控制關系、安裝位置和運行參數，以及高壓系統安全注意事項，培養學員對新能源電驅動系統故障分析和處理能力，適用于各院校新能源驅動傳動課程教學和維修實訓設備。一、新能源汽車電驅動傳動系統實訓臺的功能特點：
1.真實可運行的新能源電驅動傳動系統集成，充分展示各主要零部件組成結構和邏輯控制關系。
2.各主要部件安裝在平臺上，電氣連接方式與實車相同，可以方便拆卸，讓學員在拆裝連線過程掌握系統零部件拆裝要點和安全保護；
3.傳動軸輸出端加裝磁粉制動器，模擬車輛負載系統，通過調整兩端負載大小，真實再現電驅動傳動系統不同工況下（啟動、加速、勻速、減速、停車、爬坡等）電流和電壓等參數變化規律。
4.動力電池包設置有機械維修開關，拔出機械維修開關后，可以打開上蓋觀察；高壓電器連接器均采用國標產品，性能可靠。
5.動力電池包半透明設計，內置LED排燈照明，便于學員觀察電池內部結構。
6.真實的機械齒輪傳動和剎車系統，觀察制動能量回饋電流變化，掌握制動能量回收概念。
7.設備帶電動真空助力液壓制動系統，開關信號通過壓力傳感器智能控制真空泵工作。
8.設備配備12V電源接地機械開關，可隨時斷開12V接地，切斷整個系統電源。
9.實訓臺配備有制動器防護罩等安全保護裝置。
10.UV平板噴繪面板完整顯示電驅動傳動系統工作原理圖，且安裝檢測端子，借助萬用表和示波儀，實時檢測各種狀態下參數變化。
11.設備由移動臺架和面板組成，平臺水平放置，安裝主要零部件；設備底部安裝4個腳輪，移動靈活，同時腳輪帶自鎖裝置，可以固定位置。
12.設備檢測面板正前方底座上配有20cm的鋼制臺面，方便放置資料、檢測儀器等。
13.設備配備智能化故障設置和考核系統，由教師設置故障，學員分析并查找故障點，各主要零部件引出檢測口，直接在故障部位檢測，掌握實車故障處理能力。
二、新能源汽車電驅動傳動系統實訓臺的技術規格:
1.外形尺寸：1600*1000*1700（長*寬*高）
2.輸入電源：AC220V±10% 50Hz
3.輔助蓄電池：12V45AH
4.動力電池類型：環保型磷酸鐵鋰動力電池（方形鋁殼，單體電池3.2V50AH）
動力電池包容量：72V50AH
完全充放電次數：2000次
工作溫度：-20°～60°
5.電機控制器：72V300A（智能交流變頻控制技術）
6.驅動電機：72V5KW（交流變頻異步電機）
7.變速箱：兩級斜齒輪傳動，總減速比1:10；運行噪音小于70分貝
8.磁粉制動器：PBS-50（帶可調張力控制器）
額定轉矩：50N.m
許用轉速：1500r/min
三、新能源汽車電驅動傳動系統實訓臺的實訓項目：
1.新能源電驅動傳動系統控制原理認知。
2.新能源電驅動傳動系統主要零部件功能認知。
3.新能源電驅動傳動系統各種狀態下邏輯控制關系，掌握電流，電壓，電機轉速，負載等參數變化規律實訓實驗。
4.電子油門踏板如何控制驅動電機轉速。
5.負載變化對驅動電機轉速影響。
6.新能源高壓系統操作安全注意事項，高壓連接器插拔方法。
7.新能源電驅動傳動系統故障分析與診斷。
四、新能源汽車電驅動傳動系統實訓臺的基本配置：
磷酸鐵鋰動力電池包，車載充電機，DC-DC轉換器，儀表，國標充電插口與充電槍，電機控制器，電子油門總成，換擋機構總成，驅動電機，變速箱，傳動軸，前輪碟剎，皮帶傳動，磁粉制動器，手動張力控制器，助力器帶泵總成，真空泵總成，真空罐總成，輔助蓄電池，智能故障設置和考核系統，可移動臺架（帶安裝檢測端子的原理面板）。
————————————————————————————————————————————————————
