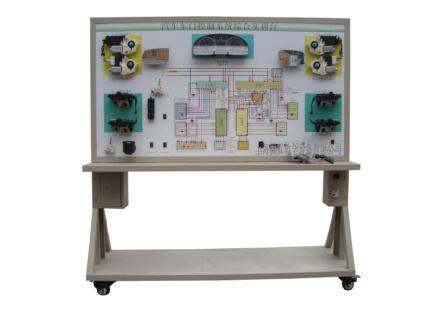

ZLMH-KL6型舒適系統接線自我診斷多媒體實訓系統
- 舒適系統接線自我診斷多媒體實訓系統采用全新大眾帕薩特汽車車身CAN總線系統，包含電動窗、中控門鎖及后視鏡系統實物為基礎，充分展示汽車車身CAN總線系統，包含電動窗、中控門鎖及后視鏡系統的組成結構和工作過程。適用于學校對汽車車身CAN總線系統，包含電動窗、中控門鎖及后視鏡系統理論和維修實訓的教學需要。一、舒適系統接線自我診斷多媒體實訓系統的功能特點：
1、系統元器件插接好線后，真實可運行的汽車車身CAN總線系統，包含電動窗、中控門鎖及后視鏡系統，充分展示汽車電動窗、中控門鎖及后視鏡系統的組成結構。
2、操縱電動窗開關、中控門鎖開關及后視鏡開關，可真實演示汽車車身CAN總線系統，包含電動窗、中控門鎖及后視鏡系統的工作過程。
3、示教板面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖；學員可直觀對照電路圖和實物，認識和分析汽車電動窗、中控門鎖及后視鏡系統的工作原理。
4、示教板面板上安裝有檢測端子，可直接在面板上檢測汽車電動窗、中控門鎖及后視鏡系統各電路元件的電信號，如電阻、電壓、電流、頻率信號等。
5、示教板面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有40cm左右的桌面，方便放置資料、輕型檢測儀器等。
6、示教板工作采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。
二、舒適系統接線自我診斷多媒體實訓系統的技術規格：外形尺寸（約）：1740×600×1700mm(長×寬×高)
外接電源：交流220V±10% 50Hz
工作電壓：直流12V
工作溫度：-40℃～+50℃
顏色：7032
鋼管：40*40*3mm
機柜：1.5mm冷板沖壓成形，背面設置維修門；
移動腳輪：100*60mm
三、舒適系統接線自我診斷多媒體實訓系統的基本配置(每臺)：序號 名 稱 規格型號 單位 數量 1 檢測控制面板 裝有各種檢測端子，彩色電路圖和工作原理示意圖；面板：1700*900*4mm 套 1 2 舒適控制單元(ECU) 全新 套 1 3 組合儀表 套 1 4 點火開關 個 1 5 診斷座 OBDⅡ 個 1 6 電動窗總開關 套 1 7 前左右車門電腦 套 1 8 后左右車門電腦 套 1 9 前左右電動窗開關 套 1 10 后左右電動窗開關 套 1 11 前左右門鎖 套 1 12 后左右門鎖 套 1 13 后視鏡調節開關 套 1 14 左右電動后視鏡 套 1 15 保險絲盒 個 1 16 移動臺架(帶自鎖腳輪裝置) 1740×600×1700mm(長×寬×高 臺 1 17 實驗插接線 套 1
————————————————————————————————————————————————————
溫馨提示：
1、上海振霖：公司生產的教學設備產品種類多、價格實惠、質量保證、交貨迅速、售后服務周到；
2、貨品驗收：收貨時請現場檢查舒適系統接線自我診斷多媒體實訓系統的貨品外觀，核實舒適系統接線自我診斷多媒體實訓系統的型號、數量及配件，拒收處于受損狀態的舒適系統接線自我診斷多媒體實訓系統并及時聯系上海振霖公司；
3、質保：上海振霖公司將為你提供舒適系統接線自我診斷多媒體實訓系統產品說明書內的質保條件和質保期，在質保范圍內提供對舒適系統接線自我診斷多媒體實訓系統的免費維修，超出條件承諾時提供對舒適系統接線自我診斷多媒體實訓系統的有償維修；
4、退換貨：單方面原因?qū)е碌氖孢m系統接線自我診斷多媒體實訓系統錯誤或舒適系統接線自我診斷多媒體實訓系統購買數量錯誤，造成舒適系統接線自我診斷多媒體實訓系統的退換貨要求，將不被接受；
5、貨期：舒適系統接線自我診斷多媒體實訓系統的發貨期為參考值，如您需要了解舒適系統接線自我診斷多媒體實訓系統的精確貨期，請與振霖的銷售人員聯系；
6、如對舒適系統接線自我診斷多媒體實訓系統有任何疑問，請致電：021-36036191 ，我們將由專業技術人員為您解答舒適系統接線自我診斷多媒體實訓系統的相關疑問，我們還可以幫您推薦符合您要求的汽車發動機實訓設備等相關產品！
————————————————————————————————————————————————————
