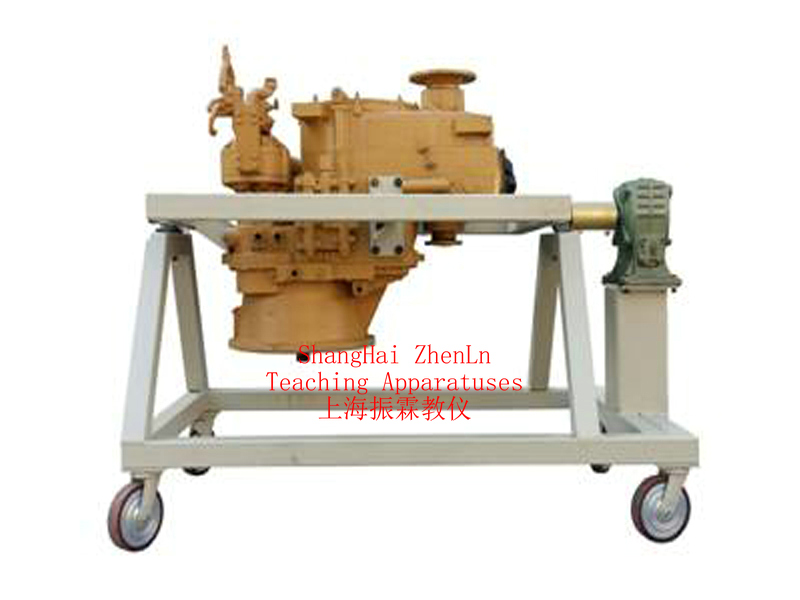

裝載機變速箱翻轉架的結構組成減速機總成、翻轉架總成、萬能連接器、專用接油盤、操作手柄等附件、安裝腳輪可移動臺架等。

一、裝載機變速箱翻轉架的功能特點：

　　2.1.拆裝中拆裝物可做軸向任何角度翻轉和靜止。

　　2.2.進行拆裝物的基本操作和學習。

　　2.3.拆卸和裝配實訓。

　　2.4.配套使用說明書。

　　2.5.采用減速翻轉機構，可使拆裝物旋轉任意角度，并能任 意位置鎖止，便于學生從不同的角度進行拆卸和裝配。

　　2.6.底部放置接油盤，便于小零件或螺絲的集中存放。

　　2.7.實訓臺采用鋼性結構焊接，臺架表面采用烤漆工藝，帶 萬向自鎖腳輪裝置。

　　2.8. 翻轉架承重不低于 1500KG。 設備參考外形尺寸：1200*1000*780mm (長×寬×高)，應與裝 載機變速箱相適應。

二、裝載機變速箱翻轉架的制造工藝：

　　3.1.設備底座架 3.1.1 鋼性結構焊接 3.1.2 方管：40*40*2.0mm 3.1.3 立柱：200*200*5mm 3.1.4 表面采用亞光灰噴塑工藝，厚度≥0.3mm.

　　3.2.萬向腳輪 3.2.1 前二只萬向帶鎖止功能腳輪 3.2.2 后二只萬向腳輪3.2.3 腳輪與臺架用 M6*4 螺絲固定，方便設備維修與維護。 3.2.4 腳輪：60mm×50mm(直徑×寬度) 3.2.5 腳輪支撐：≥1.0T

三、裝載機變速箱翻轉架的技術指標：

　　4.1.減速機：速比參數(shù)：46:1

　　4.2.工作溫度：-40℃～+50℃

　　4.3.配與裝載機變速箱配套的翻轉頭
