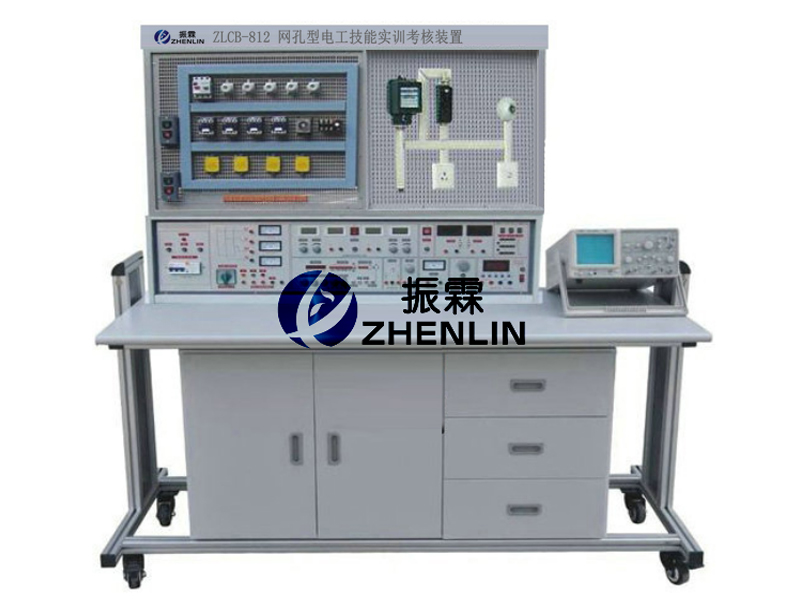

ZLCB-812型網孔型電工技能實訓考核裝置
- 網孔型電工技能實訓考核裝置主要由實訓桌、元件儲存柜、網孔板組成。操作者根據實訓線路進行元器件的布局、安裝、走線，接近工業現場，有利于培養學生的動手能力和操作技能。實訓項目可自行確定，根據所選項目選擇相應的元器件。其是大中專院校、職業學校、技術及培訓機構學生實訓和電工考證的理想考核設備。一、網孔型電工技能實訓考核裝置的特點：
1、電氣控制線路元器件都裝在網孔板上，操作方便、靈活、更換快捷、易擴展功能或開展新實訓項目。
2、操作臺只需三相四線交流電源即可投入使用，占地面積小，節約用房，減少管理人員及基建投資。
3、設有電壓型電流型漏電保護器，并有單片機自動全程監控實訓裝置過載或短路，一旦發生即可自動切斷電源，故障排除后方可再次啟動工作電源。能確保設施和操作者安全。各電源輸出均有監視功能，各測量?jī)x表也均有可靠的保護功能。
4、實訓臺為四組型，每個工位配套獨立電工儀表和電源，四個工位同時進行實訓互不干擾。
二、網孔型電工技能實訓考核裝置的技術性能：
1、工作電源：三相四線（或三相五線）～380V±5% 50Hz
2、溫度：-10℃～40℃，相對濕度＜85%（25℃）
3、裝置容量：＜1.5KVA
4、重量：200Kg
5、外形尺寸：1500mm×1400mm×1700mm
6、移動腳輪：100*60mm
三、網孔型電工技能實訓考核裝置的實訓臺配備：
1、提供線電壓380V和相電壓220V兩種電源，輸入、輸出有指示燈和電壓表指示工作狀況。
2、交流儀表
①真有效值智能交流電流表2只：采用新型高性能RMS真有效值轉換器，配以高速M(fèi)PU單元設計而成，通過鍵控、數顯窗口實現人機對話功能控制模式。具有自動與手動量程，測量范圍：0-5A，單片機控制檔位自動切換，并有超量程告警、切斷電源功能。測量精度為0.5級。具有數據存儲與查詢功能。
②智能交流功率及功率因數表（多功能）2只
由24位專用DSP、16位高精度AD轉換器和高速M(fèi)PU單元設計而成，通過鍵控、數顯窗口實現人機對話功能控制模式。軟件上采用RTOS設計思路，同時配有PC監控軟件來加強分析能力。能測量電路的功率、功率因數。功率測量精度為1.0級，功率因數測量范圍0.3-1.0，電壓電流量程為450V和5A，能自動判別負載性質（感性顯示“L”，容性顯示“C”，純電阻不顯示），并可存儲測量數據，供隨時查閱。
3、兩組獨立啟動，停止按鈕各自控制電源的輸出，并有急停按鈕，每組電源輸出有單片機全程監控過載或短路而迅速切斷電源，故障排除復位后方可再次啟動電源。
4、提供降壓?jiǎn)?dòng)電阻75Ω/75W六個，能耗制動電阻10Ω/25W二個。
5、提供整流二極管IN5408八只。
6、實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板。配有抽屜和元器件儲存柜。
四、網孔型電工技能及工藝實訓考核裝置的參考實訓項目：
1．電工布線工藝實訓
2．兩個開關控制一盞燈線路訓練
3．聲控開關控制白熾電路訓練
4．二地控制一盞燈電路訓練
5．三地控制一盞燈電路訓練
6．日光燈線路接線訓練
7．單相電度表直接安裝接線
8．單相電度表經電流互感器安裝接線
9．室內照明電路安裝訓練
10．配電板安裝訓練
11．交流負載電功率的測量
12．三相異步電動機直接啟動控制
13．三相異步電動機接觸器點動控制線路
14．三相異步電動機接觸器自鎖控制線路
15．三相異步電動機Y/△自動控制線路
16．用倒順開關控制三相異步電動機正反轉線路
17．接觸器聯鎖的正反轉控制線路
18．按鈕聯鎖的三相異步電動機正反轉按鈕線路
19．雙重聯鎖的三相異步電動機正反轉按鈕線路
20．三相異步電動機多地控制
21．工作臺自動往返控制線路
22．三相異步電動機能耗制動控制線路
五、網孔型電工技能實訓考核裝置的配置：
序號 名 稱 型號與規格 數量 1 單相電度表 DD862-2 1 2 單相閘刀開關 HK8 1 3 拉線開關 4A/250V 1 4 平燈頭 6A/250V 2 5 園形插座 T3-10 1 6 電流互感器 LQG-0.5 1 7 墻壁開關座 2 8 聲控開關 118-B30 1 9 低壓斷路器 DZ108-20/10 1 10 螺旋式保險盒 RL1-15/3A 3 11 直插式保險盒 RT14-20/2A 2 12 交流接觸器 CJX2-0910 3 13 輔助觸頭 F4-22 3 14 熱繼電器 R16B-20/3 1 15 通電延時時間繼電器 ST3PA-B/380V（0-60S） 1 16 時間繼電器座 PF-083A 1 17 3H鐵殼按鈕 2 18 行程開關 LX9-222 2 19 行程開關 LX9-001 2 20 倒順開關 K03-15 1 21 日光燈管 Y210RR25/10W 1 22 鎮流器 13W 1 23 日光燈座 2 24 接線端子排 JF5-2.5/5 5 25 G形導軌 1 26 走線槽 2米 27 螺絲 90 28 螺絲刀 2 29 尖嘴鉗 1 30 剝線鉗 1 31 三相鼠籠異步電動機 380V/Y/△180W 1 ————————————————————————————————————————————————————溫馨提示：
